Гальваническое оловянирование (лужение)
Услуга включает лужение широкого спектра изделий: крепежа, проволоки, контактов, лент, листовых материалов и сложно-профилированных деталей с любой резьбой, включая элементы, требующие изоляции внутренних и внешних поверхностей. При необходимости выполняется лужение с оплавлением для формирования гладкого, равномерного покрытия.
Область применения
Обработка подходит для:
- стального и медного крепежа;
- токопроводящих контактов и проводников;
- металлических лент, полос и листовых материалов;
- проволоки различных диаметров;
- деталей сложной формы и изделий с резьбой;
- компонентов с изолируемыми внутренними поверхностями.
Возможности обработки
| Параметр | Значение |
|---|---|
| Максимальная масса изделия | до 20 кг |
| Габаритные размеры | до 800 × 600 × 600 мм |
Типы выполняемых работ:
- гальваническое оловянирование (лужение) стальных и медных деталей;
- оловянирование с оплавлением для получения гладкой и плотной поверхности;
- многослойные технологические схемы при необходимости дальнейшей пайки или изоляции.
Преимущества оловянирования
- значительное улучшение паяемости поверхностей;
- повышение коррозионной стойкости, особенно в агрессивных средах;
- равномерное покрытие на сложных формах и резьбовых элементах;
- возможность последующей пайки без дополнительной подготовки;
- минимальное изменение геометрии деталей и резьбы.
Сферы применения: Лужение востребовано в электротехнике, электронике, телекоммуникационном оборудовании, приборостроении, машиностроении и изготовлении контактных и паяемых соединений.
Когда требуется оловянирование
Оловянирование (лужение) — это процесс покрытия поверхности металла тонким слоем олова или сплава на его основе. Эта процедура становится критически важной в нескольких случаях:
- Защита от коррозии: Олово устойчиво к окислению на воздухе и воздействию многих органических кислот, что предотвращает разрушение базового металла (меди, стали, латуни).
- Подготовка к пайке: Оловянное покрытие обеспечивает идеальную адгезию для припоев. Детали, прошедшие предварительное лужение, спаиваются быстрее, надежнее и без применения агрессивных флюсов.
- Улучшение электрических контактов: В электротехнике медные провода и клеммы лудят для предотвращения образования оксидной пленки, которая увеличивает переходное сопротивление и может привести к перегреву контакта.
- Пищевая промышленность: Чистое (пищевое) олово абсолютно безопасно для человека. Лужение применяется для защиты внутренней поверхности металлической посуды, консервных банок и пищевого оборудования от окисления.
- Защита от воздействия серы: Медные жилы кабелей лудят перед нанесением резиновой изоляции, так как сера, содержащаяся в резине (при вулканизации), разрушает чистую медь.
Какие заготовки подходят для лужения
Современные технологии позволяют лудить практически любые металлы, однако процесс подготовки для каждого материала отличается:
- Медь и ее сплавы (бронза, латунь): Наиболее благоприятные материалы для лужения. Олово отлично смачивает медную поверхность, образуя прочную интерметаллическую связь.
- Черные металлы (сталь, чугун): Легко поддаются гальваническому оловянированию, а при горячем или ручном лужении требуют применения активных кислотных флюсов (например, хлористого цинка) для снятия оксидов.
- Алюминий: Один из самых сложных металлов для лужения из-за мгновенно образующейся на воздухе плотной оксидной пленки. Требует использования узкоспециализированных флюсов, механического разрушения пленки под слоем расплава или предварительной химической подготовки (цинкатной обработки).
По геометрическим параметрам ограничений практически нет: лужению подвергают микроскопические дорожки печатных плат, тончайшие провода, резьбовой крепеж, листовой прокат и массивные корпусные детали механизмов.
Паяние и лужение: в чем разница?
Эти два процесса неразрывно связаны, но имеют разное назначение. Лужение — это подготовительная или защитная операция, цель которой — покрыть поверхность детали тонким, сплошным слоем олова (или припоя). Паяние — это процесс механического и электрического соединения двух и более деталей посредством расплавленного припоя.
Правило профессиональной металлообработки гласит: надежная пайка невозможна без качественного лужения. Нанесение слоя олова на соединяемые поверхности перед пайкой снижает поверхностное натяжение расплавленного припоя, позволяя ему равномерно заполнить зазор между деталями.

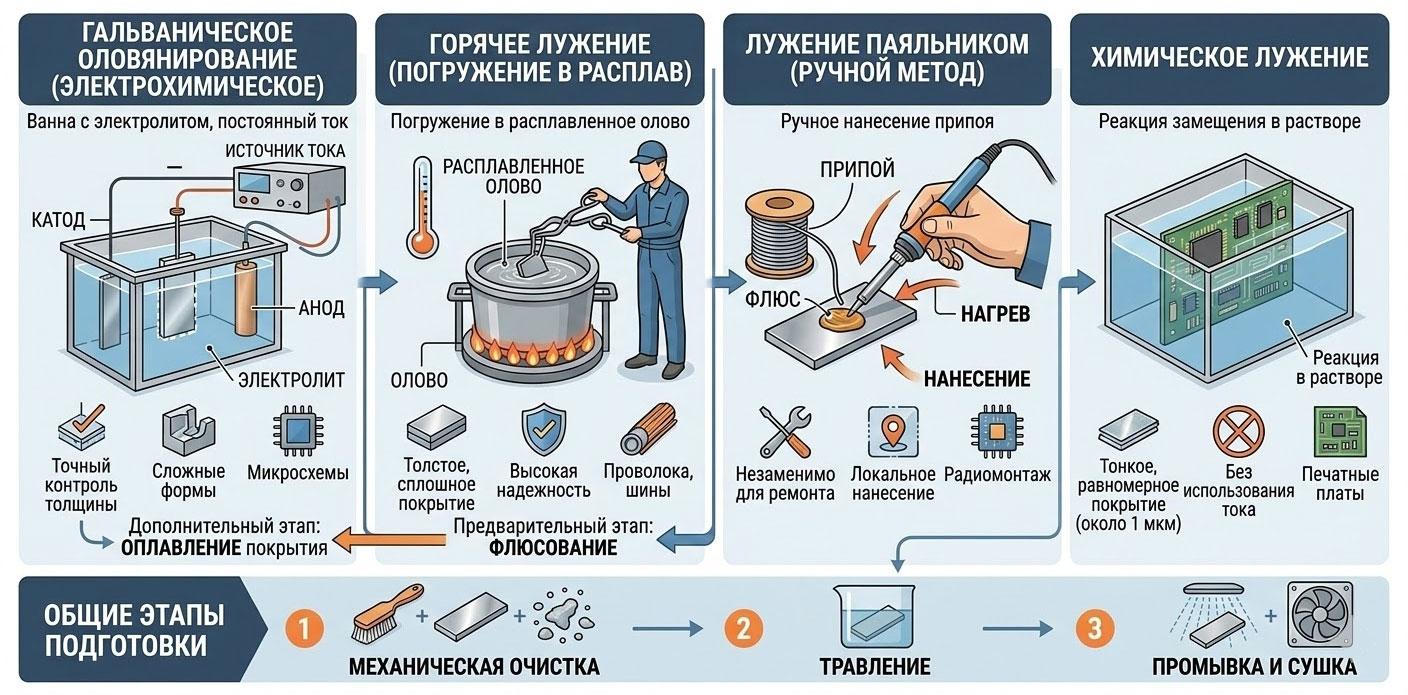

Способы лужения
Выбор метода оловянирования зависит от серийности производства, габаритов детали и требований к толщине покрытия.
Гальваническое оловянирование
Процесс происходит в ваннах с электролитом при пропускании постоянного тока. Деталь выступает катодом, а пластины чистого олова — анодом. Это высокотехнологичный метод, позволяющий контролировать толщину покрытия с точностью до микрометра. Гальваника идеальна для резьбовых соединений и деталей сложной формы, так как не забивает резьбу и отверстия. Для устранения пористости и придания блеска гальваническое покрытие часто подвергают последующему оплавлению.
Горячее лужение
Один из старейших и самых надежных промышленных способов. Предварительно очищенную и офлюсованную деталь кратковременно опускают в ванну (тигель) с расплавленным оловом или оловянно-свинцовым припоем. Метод обеспечивает толстое, плотное и долговечное покрытие. Широко применяется для непрерывного лужения медной проволоки, стальной ленты, а также при производстве посуды и массивных токоведущих шин.
Лужение припоем (с помощью паяльника)
Ручной метод, незаменимый в электронике, радиомонтаже и при ремонте. Поверхность детали нагревается жалом паяльника, после чего наносится флюс и расплавленный припой (чаще всего марки ПОС-61 или аналогичные). Припой равномерно распределяется по поверхности медным жалом. Метод требует навыка для предотвращения перегрева детали и неравномерности слоя.
Другие методы
- Химическое лужение: Происходит без участия электрического тока за счет реакции замещения в специальных растворах. Метод создает очень тонкую (около 1 мкм), но равномерную пленку. Массово используется в производстве печатных плат для защиты медных дорожек перед монтажом компонентов.
- Лужение натиранием: Применяется для крупногабаритных деталей (например, кузовов автомобилей). Поверхность нагревают горелкой, посыпают флюсом и натирают прутком олова или специальными оловянными пастами с помощью жесткой ткани или щетки.
Технология и приемы лужения
Независимо от выбранного способа, технологический процесс лужения состоит из нескольких строго регламентированных этапов:
- Механическая очистка: Удаление ржавчины, окалины, старой краски и сильных загрязнений с помощью абразивных инструментов, щеток или пескоструйной обработки. Поверхность должна стать шероховатой для лучшей адгезии.
- Обезжиривание: Обработка в щелочных растворах или органических растворителях для удаления масляных пленок.
- Травление (декапирование): Погружение в растворы кислот (соляной, серной) для удаления невидимой оксидной пленки на микроуровне. После травления деталь промывается водой.
- Флюсование: Нанесение флюса. Флюс защищает очищенный металл от повторного окисления при нагреве и снижает поверхностное натяжение расплавленного олова.
- Нанесение покрытия: Непосредственно гальваника, погружение в расплав или работа паяльником.
- Очистка после лужения: Обязательное удаление остатков флюса (особенно кислотного), иначе они спровоцируют стремительную коррозию детали. Промывка осуществляется горячей водой, растворителями или щелочными нейтрализаторами в зависимости от типа флюса.
Материалы и инструменты
Качество оловянирования напрямую зависит от правильного подбора расходных материалов и оборудования:
- Припои и олово: Для пищевых целей и высокоответственной электроники используют чистое олово (марки О1, О2). Для электромонтажных работ применяют оловянно-свинцовые припои (ПОС-30, ПОС-40, ПОС-61), а также современные бессвинцовые сплавы на основе олова с добавлением меди и серебра.
- Флюсы: Делятся на неактивные (канифоль и спирто-канифольные смеси СКФ) — используются для чистой меди и в электронике; и активные (ортофосфорная кислота, хлористый цинк, паяльный жир) — применяются для стали, чугуна и сильно окисленных деталей.
- Инструментарий: В промышленности это гальванические линии, тигли для плавки, ультразвуковые ванны для отмывки. В ручном труде — паяльники различной мощности, газовые горелки, металлические щетки и медная оплетка.
Техника безопасности
Процессы лужения сопряжены с воздействием вредных химических и термических факторов:
- Вентиляция: При нагреве флюсов выделяются едкие дымы и газы. Рабочие места должны быть оборудованы местной вытяжной вентиляцией.
- Защита от ожогов: При горячем лужении температура расплава достигает 250–300 °C. Работа выполняется в защитных очках, термостойких перчатках и фартуках.
- Химическая безопасность: При подготовке используются кислоты и щелочи. Требуется применение кислотостойких перчаток и соблюдение правил хранения реактивов.
- Токсичность свинца: При работе с ПОС необходимо избегать попадания частиц свинца в пищеварительный тракт. Категорически запрещается принимать пищу на рабочем месте.
Вы можете заказать услугу, оформив заявку на сайте или позвонив по телефону. Наши менеджеры ответят на все ваши вопросы.
