Испытания на IP
Как гарантировать, что дорогостоящий уличный светильник не замкнет после первого ливня, а промышленный контроллер не выйдет из строя из-за мельчайшей цеховой пыли? Выход из строя оборудования из-за попадания внутрь влаги или твердых частиц — одна из самых частых причин рекламаций, финансовых потерь и срыва сроков на объектах. Отказ электроники на производстве — это не просто замена по гарантии, но и многомиллионные убытки за простой линий. Единственный способ доказать надежность оболочки прибора и защитить потребителя — провести испытания на степень защиты IP (Ingress Protection). Эти тесты имитируют самые суровые условия эксплуатации: от пыльных бурь до погружения на дно водоема, давая точный и юридически значимый ответ, насколько герметичен ваш продукт.
В этой статье мы подробно разберем, как именно проводятся испытания на пылевлагозащищенность в лабораторных условиях, какие ГОСТы это регулируют, почему сертификаты нельзя «просто купить» и как правильно читать сложную маркировку степеней защиты.
Кому полезна услуга?
Испытания оболочек на степень защиты IP критически важны для предприятий, чья продукция эксплуатируется вне стерильных офисных или домашних условий. В первую очередь услуга необходима производителям и импортерам в следующих сферах:
- Светотехника: уличные и архитектурные светильники, прожекторы, фары, светодиодные ленты для наружного применения. Протечка влаги в светильник мгновенно приводит к деградации светодиодов и коррозии драйвера.
- Электротехника и приборостроение: распределительные щиты, трансформаторные подстанции, шкафы управления, розетки и выключатели наружной установки. Здесь влага грозит коротким замыканием и пожаром.
- Телекоммуникации: наружные антенны, базовые станции 5G, серверные шкафы, маршрутизаторы для промышленного использования.
- Автомобилестроение и спецтехника: датчики, электронные блоки управления (ЭБУ), элементы проводки, работающие в условиях грязи, реагентов и агрессивных моек высокого давления.
- Медицинское и пищевое оборудование: приборы, требующие регулярной химической стерилизации и мойки горячими жидкостями под давлением.
- Потребительская электроника: смартфоны, смарт-часы, экшен-камеры, портативная акустика, где маркировка IP68 является главным конкурентным преимуществом на полке магазина.

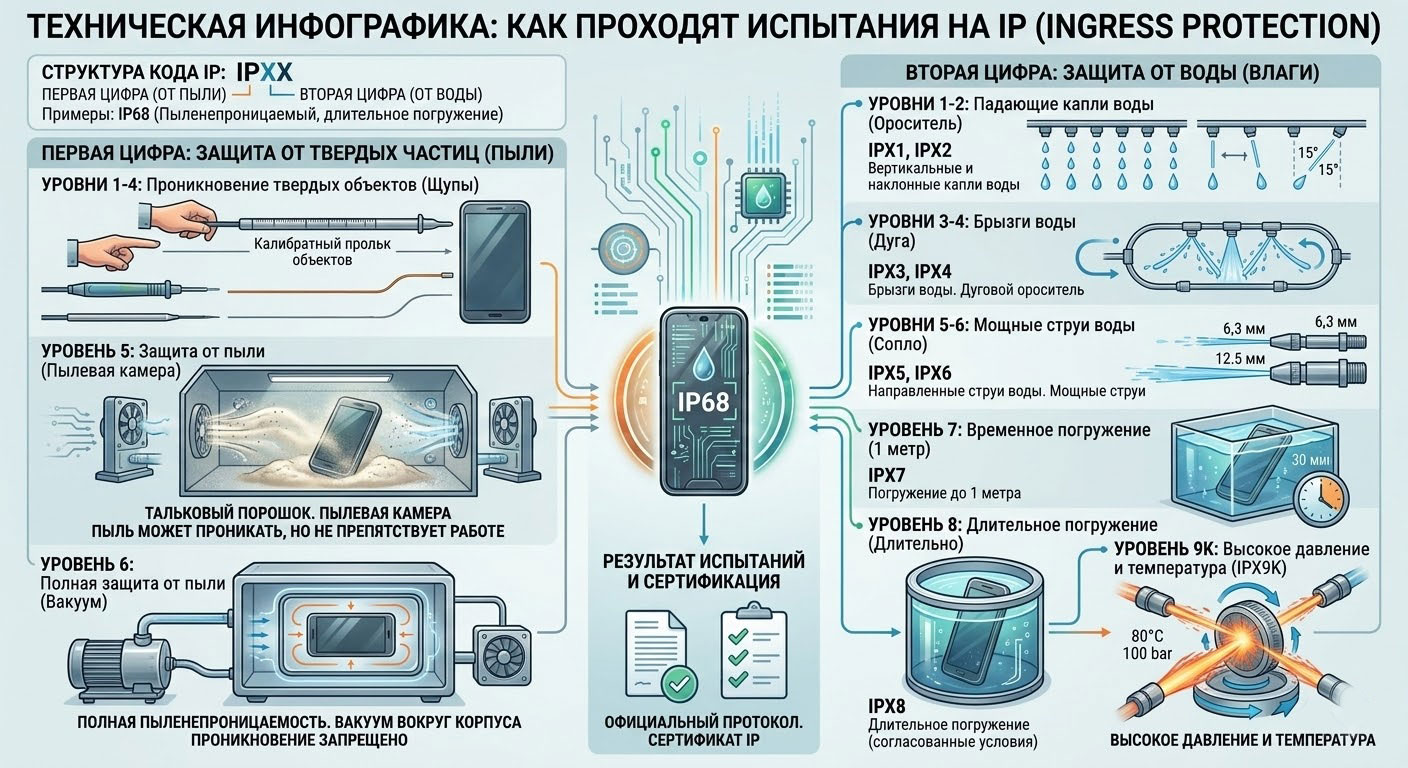

Как проходят испытания на IP
Проверка пылевлагозащищенности — это высокотехнологичный процесс, который проводится в специализированных лабораториях с использованием откалиброванного климатического оборудования. Процедура делится на два основных блока.
Испытания на защиту от твердых частиц и пыли (IP1X – IP6X):
- Для проверки начальных степеней (от 1 до 4) используются специальные калиброванные щупы: испытательные сферы (имитация руки или пальца), стальные стержни и жесткая проволока различного диаметра (от 1 до 12,5 мм). Щуп с нормированным усилием (например, 3 Н или 10 Н) прижимают к зазорам корпуса. Если щуп не проникает внутрь до опасных токоведущих частей — тест пройден.
- Для испытаний на пылезащиту (цифры 5 и 6) изделие помещают в герметичную пылевую камеру. В ней с помощью вентиляторов поддерживается плотная взвесь мелкодисперсного талька (размер частиц до 75 мкм). Ключевой нюанс: оборудование делится на две категории. Для оболочек категории 1 (внутри которых при нормальной работе возникают перепады температур) искусственно создается пониженное давление (вакуум до 2 кПа), чтобы прибор принудительно «засасывал» пыль. Для оболочек категории 2 вакуум не применяется. Тест длится от 2 до 8 часов, после чего корпус вскрывают. Для IP6X наличие даже пылинки внутри означает провал теста.
Испытания на защиту от воды (IPX1 – IPX9):
Важнейшее правило ГОСТа: температура воды не должна отличаться от температуры испытуемого оборудования более чем на 5 °C, чтобы избежать эффекта термошока и нерасчетного всасывания влаги (если иное не указано в ТУ).
- Каплезащита (IPX1, IPX2): Изделие помещают под каплеобразующую установку, которая имитирует вертикально падающий дождь (расход воды 1-3 мм/мин) при разных углах наклона корпуса.
- Брызги и струи (IPX3 – IPX6): Используются осциллирующие (качающиеся) трубы с отверстиями или ручные брандспойты. Для IPX5 применяется сопло диаметром 6,3 мм (поток 12,5 л/мин), а для мощных морских волн (IPX6) — сопло 12,5 мм, которое выдает мощную струю в 100 л/мин с расстояния 2,5-3 метра.
- Погружение (IPX7, IPX8): Изделие опускают в резервуар с водой. Для IPX7 — нижняя точка корпуса должна находиться на глубине 1 метра в течение 30 минут. Для IPX8 условия (глубина и время) всегда жестче, чем для цифры 7, и индивидуально согласовываются с заказчиком (например, 3 метра на 24 часа).
- Горячая мойка под давлением (IPX9): Экстремальный тест. Изделие устанавливают на вращающийся стол и обдают струями воды температурой +80 °C под чудовищным давлением от 8 до 10 МПа (80-100 бар) с разных углов (0°, 30°, 60°, 90°).
Законодательная база
В Российской Федерации и странах Евразийского экономического союза (ЕАЭС) процедуры тестирования строго регламентированы. Основным нормативным документом является:
ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)». Этот стандарт полностью гармонизирован с международными нормами Международной электротехнической комиссии (МЭК / IEC).
Степень защиты является обязательным параметром при подтверждении безопасности по ключевым техническим регламентам:
- ТР ТС 004/2011 «О безопасности низковольтного оборудования» (защита от поражения током).
- ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (где абсолютная герметичность IP6X критически важна для предотвращения взрыва рудничного газа или угольной пыли).
Сертификация и аккредитация
Важно понимать, что протокол испытаний на IP имеет юридическую силу только в том случае, если он выдан аккредитованной испытательной лабораторией (ИЛ). Лаборатория должна быть включена в национальный реестр Федеральной службы по аккредитации (Росаккредитация), а в ее утвержденной области аккредитации должен быть прямо указан ГОСТ 14254-2015.
Использование «купленных» или поддельных протоколов от неаккредитованных центров грозит производителю аннулированием сертификатов соответствия, отзывом всей партии продукции с рынка и огромными штрафами (до 1 000 000 рублей по ст. 14.43 КоАП РФ).
Необходимые документы
Для старта процедуры лабораторных испытаний заказчику необходимо подготовить инженерный и юридический пакет документов:
- Официальная заявка на проведение испытаний с указанием требуемого кода IP.
- Реквизиты компании-заявителя.
- Технические условия (ТУ) или номер ГОСТ, по которым производится продукция (для отечественных изготовителей).
- Паспорт изделия и руководство по эксплуатации (с описанием назначения и конструкции).
- Чертежи общего вида, спецификации. Инженерам лаборатории нужны чертежи, чтобы определить самые слабые места оболочки (сальники, кабельные вводы, уплотнительные резинки), на которые будет направлено основное воздействие струй воды.
- Образцы продукции в количестве, достаточном для проведения тестов (обычно 2-3 штуки, так как высоковольтные испытания и тесты водой могут быть разрушающими).
Расшифровка кодов IP
Код IP (International Protection Marker) всегда состоит из букв «IP» и двух обязательных цифр. Если один из параметров не нормируется (например, проверялась только вода), вместо цифры ставится буква «X» (например, IPX5). За цифрами могут следовать дополнительные и вспомогательные буквы.
| Первая цифра (Твердые предметы и пыль) | Степень защиты |
|---|---|
| 0 | Защита отсутствует. |
| 1 | Защита от предметов ≥ 50 мм (например, случайное касание тыльной стороной руки). |
| 2 | Защита от предметов ≥ 12,5 мм (невозможность просунуть палец). |
| 3 | Защита от предметов ≥ 2,5 мм (инструмент, толстый кабель). |
| 4 | Защита от предметов ≥ 1,0 мм (тонкая проволока, насекомые). |
| 5 | Пылезащищенное. Пыль может проникать в безопасных количествах, не нарушая работу электроники. |
| 6 | Пыленепроницаемое. Абсолютная герметичность от любых твердых частиц. |
Дополнительные буквы (защита людей от доступа к опасным частям):
- A — Тыльной стороной руки.
- B — Пальцем.
- C — Инструментом.
- D — Проволокой.
Вспомогательные буквы (специфические условия):
- H — Высоковольтное оборудование (High voltage).
- M — Оборудование находилось в движении во время испытаний водой (например, вращающийся ротор).
- S — Оборудование было неподвижно во время испытаний водой.
- W — Защита от погодных условий (Weather), проверяется комплексом дополнительных климатических тестов.
Добровольная сертификация степеней защиты IP
Для многих видов оборудования (например, для интерьерных светильников, бытовых электронагревателей или офисной оргтехники) жесткие требования по высоким степеням IP законодательно не установлены. Однако производители все равно регулярно заказывают испытания в рамках добровольной сертификации. Зачем это нужно бизнесу?
- Конкурентное преимущество и маркетинг. Официальное подтверждение IP54 или IP65 — мощнейший аргумент в рекламе, доказывающий премиальное качество сборки, идеальную подгонку деталей и надежность уплотнителей.
- Пропуск к государственным тендерам. В 90% государственных и крупных корпоративных закупок (для нужд РЖД, Газпрома, Росатома, Минобороны) степень защиты оборудования безапелляционно прописана в техническом задании. Без протокола испытаний от аккредитованной ИЛ заявка будет отклонена на этапе проверки документов.
- Обоснование ценообразования. Защищенное по стандарту IP67 оборудование имеет высокую себестоимость. Официальный сертификат является объективным подтверждением заявленных характеристик для требовательного покупателя.
Пример построения маркировки IP23CH
Для глубокого понимания системы давайте разберем сложный и весьма специфический код маркировки — IP23CH. Каждый символ здесь несет критически важную инженерную информацию:
- IP — Ingress Protection (международный маркер пылевлагозащиты).
- 2 (первая цифра) — Оболочка защищает от проникновения внутрь твердых предметов диаметром более 12,5 мм. Это значит, что обслуживающий персонал случайно не сможет просунуть внутрь палец при осмотре прибора.
- 3 (вторая цифра) — Оболочка защищает оборудование от дождя. Вода, падающая в виде брызг под углом до 60° к вертикали, не окажет вредного воздействия.
- C (дополнительная буква) — Обозначает повышенную защиту людей от доступа к опасным частям. Это интересная особенность стандарта: несмотря на то, что общая защита корпуса от предметов равна "2" (защита от пальца), внутрь невозможно просунуть прямой инструмент диаметром 2,5 мм и длиной 100 мм (например, длинную отвертку) до касания токоведущих элементов.
- H (вспомогательная буква) — Указывает на то, что перед нами высоковольтная аппаратура (работающая под напряжением свыше 1000 В переменного тока или 1500 В постоянного). Для такого оборудования применяются особые требования безопасности по воздушным зазорам внутри корпуса.
Примеры защищенности от действия воды
Чтобы правильно составить техническое задание на испытания, важно понимать разницу между уровнями защиты от влаги. Важный инженерный нюанс: степени от IPX1 до IPX6 не являются взаимоисключающими со степенями IPX7 и IPX8. Оборудование, выдерживающее погружение (IP67), может протечь под ударом направленной струи из брандспойта (IP66). Поэтому для сложных приборов применяется двойная маркировка, например IP65/IP67.
- IPX0: Нет защиты. Любое попадание воды недопустимо.
- IPX1 / IPX2: Защита от конденсата и строго вертикальных капель. Подходит для сухих отапливаемых помещений и электрощитовых (частые маркировки IP20, IP31).
- IPX3: Защита от дождя (угол до 60°). Минимальный и достатольный уровень для оборудования, находящегося на улице под плотным навесом (IP43).
- IPX4: Защита от брызг, летящих с любого направления. Стандарт для розеток в ванных комнатах и уличного оборудования, на которое может попасть вода от проезжающих машин (IP44, IP54).
- IPX5: Защита от водяных струй с любого направления. Прибор можно безболезненно мыть из шланга под небольшим давлением (IP65 — самый распространенный стандарт для уличных светодиодных прожекторов и камер видеонаблюдения).
- IPX6: Защита от морских волн и сильных направленных струй воды. Подходит для палуб кораблей, моек автомобилей и тяжелых производств (IP66).
- IPX7: Защита при кратковременном полном погружении в воду (до 1 м на 30 мин). Вода теоретически может проникать внутрь, но не должна нарушать работу (IP67 — стандарт для многих современных смартфонов и полевых раций).
- IPX8: Защита при длительном погружении на глубину (более 1 м). Оборудование абсолютно герметично и предназначено для постоянной работы под толщей воды — это погружные скважинные насосы, подводные светильники для бассейнов (IP68).
- IPX9 (часто обозначается как IP69K по стандарту DIN 40050-9): Максимально возможный уровень защиты. Выдерживает высокотемпературную мойку под сверхвысоким давлением. Применяется в пищевой промышленности, фармацевтике, автопроме и тяжелой карьерной технике, где агрегаты ежедневно очищают от грязи и жира горячим паром (80 °C) и струями воды под давлением в 100 бар.
Вы можете заказать услугу, оформив заявку на сайте или позвонив по телефону. Наши менеджеры ответят на все ваши вопросы.
