Механические испытания
Механические испытания — это комплекс лабораторных исследований, направленных на определение устойчивости изделий к вибрационным, ударным и транспортным нагрузкам. Эти тесты критически важны для приборостроения, аэрокосмической отрасли, военной техники и автомобилестроения. Мы проверяем способность конструкций сохранять работоспособность и структурную целостность в экстремальных условиях эксплуатации.
Мы работаем как по государственным стандартам (ГОСТ РВ), так и по индивидуальным ТЗ или методикам заказчика.
Виды испытаний и возможности оборудования
Наш лабораторный комплекс оснащен высокоточными электродинамическими вибростендами и ударными установками, позволяющими моделировать широкий спектр механических воздействий.
Устойчивость и прочность (Вибрация)
Испытание на устойчивость и прочность при воздействии синусоидальной и случайной вибрации.
- Направления: вертикаль / горизонталь
- Диапазон частот: 5 – 500 Гц (отклонение ±0,5 Гц до 25 Гц, ±2% свыше)
- Виброускорение: 0,5 – 10 g
- Виброперемещение: до 2,5 мм
- Широкополосная случайная вибрация (ШСВ): 5 – 500 Гц
- Среднеквадратичное значение (СКЗ): 0,1 – 39 g
Габариты изделия (ШхД): до 1400 х 1400 мм
Масса: до 600 кг
Воздействие однократных ударов
Имитация падений, столкновений и пиковых перегрузок (например, при аварийной посадке или баллистическом ударе).
- Пиковое ускорение: от 75 до 500 g (отклонение ±15%)
- Длительность импульса: от 1 до 6 мс (отклонение ±10%)
Габариты изделия (ШхД): до 1500 х 1500 мм
Масса: до 700 кг
Воздействие многократных ударов
Моделирование длительных циклических ударных нагрузок.
- Пиковое ускорение: от 3 до 150 g (отклонение ±15%)
- Длительность импульса: от 1 до 16,5 мс
- Частота ударов: 120 уд/мин
Габариты изделия (ШхД): до 1200 х 1200 мм
Масса: до 750 кг
Определение критических частот (Резонанс)
Поиск собственных резонансных частот конструкции для предотвращения ее разрушения в рабочих режимах.
- Диапазон частот: 5 – 40 Гц
- Виброускорение: до 2 g
Габариты изделия (ШхД): до 1400 х 1400 мм
Масса: до 600 кг
Испытание в условиях транспортирования
Комплексная проверка надежности упаковки и самого изделия при перевозке различными видами транспорта (авто, ж/д, авиа).
На ударном стенде:
- Пиковое ускорение: 3 – 150 g
- Длительность: 1 – 16,5 мс
- Частота: 120 уд/мин
- Габариты: до 1200 х 1200 мм, масса до 750 кг.
На стенде имитации транспортирования:
- Среднеквадратическое ускорение: 0,75 – 17 g
- Габариты (ШхВхГ): до 900 х 950 х 1500 мм
- Масса: до 300 кг.
Работаем по стандартам
Наша лаборатория аккредитована на проведение испытаний продукции военного и гражданского назначения по следующим нормативным документам:
- ГОСТ РВ 20.39.304-98 / ГОСТ РВ 0020-39.304-2019
- ГОСТ РВ 20.57.306-98 / ГОСТ РВ 0020-57.306-2019
- ОСТ В3-20.57.046-85 / ОСТ ВЗ-20.57.045-85
Когда требуются механические испытания
Проведение вибрационных и ударных тестов обязательно при:
- Постановке новой продукции на серийное производство (ПРИ).
- Сертификации оборудования для сложных условий эксплуатации (судостроение, авиация, Крайний Север).
- Проверке надежности паяных соединений и электронных плат на отрыв компонентов.
- Расследовании причин отказов техники в полевых условиях.

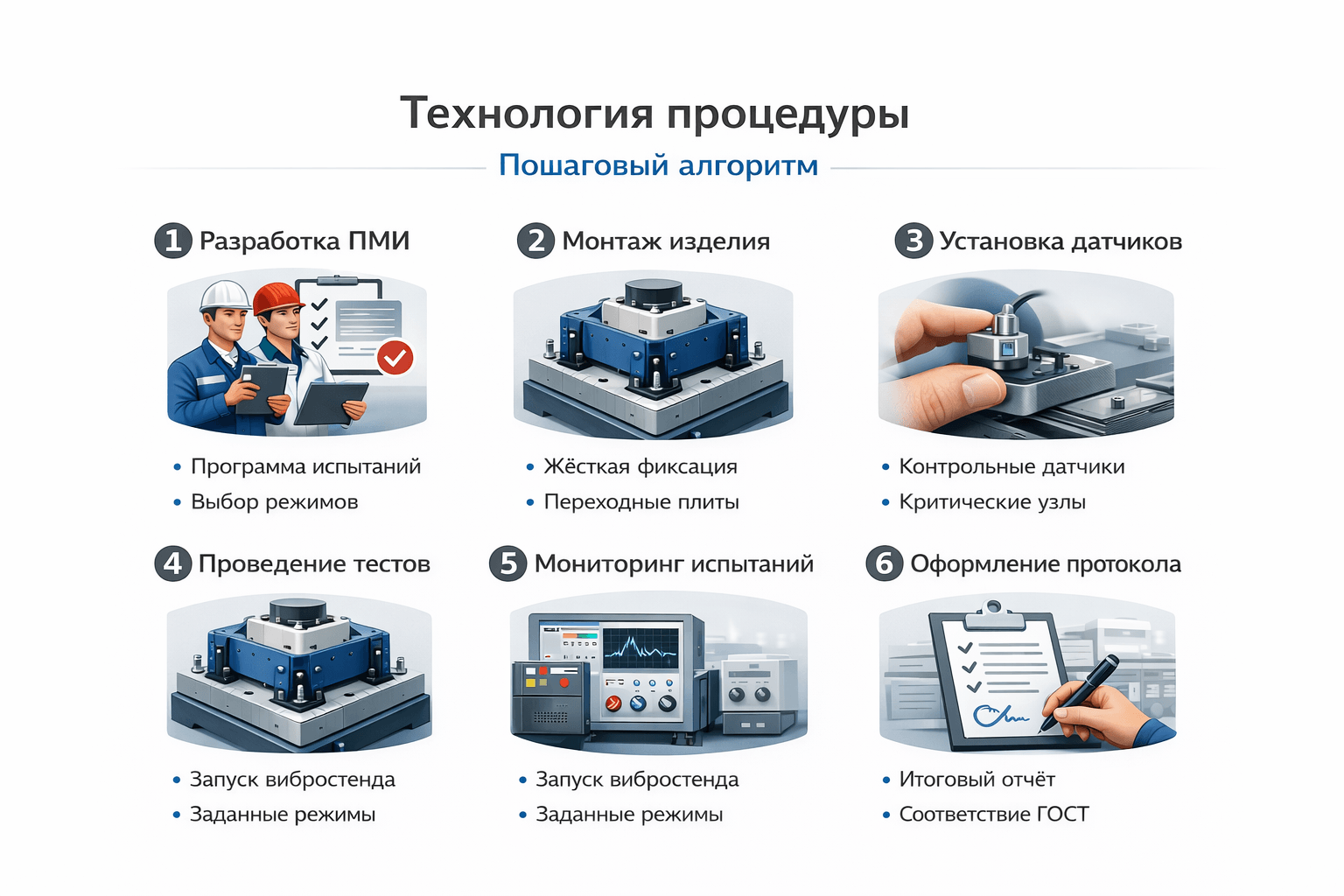

Технология процедуры: Пошаговый алгоритм
- Разработка ПМИ: Согласование Программы и методики испытаний (ПМИ), выбор режимов (ускорение, частоты, время).
- Монтаж (Оснастка): Жесткое крепление изделия на столе вибростенда с помощью переходных плит. Любой люфт исказит результаты.
- Установка датчиков: Размещение контрольных акселерометров (пьезоэлектрических датчиков) на критических узлах изделия для снятия реальных показаний.
- Проведение тестов: Запуск стенда. Контроллер управляет усилителем мощности, генерируя заданный спектр частот (ШСВ или синус).
- Мониторинг: Непрерывная запись параметров резонанса и визуальный/инструментальный контроль целостности изделия.
- Оформление протокола: Демонтаж, дефектовка изделия и выдача официального заключения о соответствии ГОСТ.
Химические процессы (Трибохимия)
При воздействии сильной вибрации в узлах трения могут запускаться трибохимические реакции — окисление смазок или фреттинг-коррозия (микросхватывание металлов). Анализ этих явлений после тестов помогает улучшить конструкцию подшипников и уплотнений.
Подготовка оператора
Да, требуется высокая квалификация. Оператор вибростенда (инженер-испытатель) должен знать теорию колебаний, уметь программировать контроллеры вибрации, проводить спектральный анализ Фурье и грамотно проектировать жесткую оснастку.
Техника безопасности
- Шумозащита: Вибростенды генерируют акустический шум свыше 100 дБ. Использование промышленных противошумных наушников обязательно.
- Защита от разлета деталей: При ударных тестах (до 500g) возможно разрушение крепежа. Вокруг стенда устанавливаются защитные экраны из поликарбоната.
- Электробезопасность: Усилители мощности вибростендов работают под высоким напряжением. Требуется строгое соблюдение контуров заземления.
Наши преимущества
Промышленный технопарк ЗЭМ обладает уникальным набором компетенций, которые формируют его конкурентные преимущества при оказании услуг. Эти преимущества выходят далеко за рамки обычного промышленного производства.
1. Технологическое превосходство и качество
Сложные наукоемкие решения: Разработка систем для экстремальных условий гарантирует точность и надежность любых услуг.
Двойные технологии: Оборонные технологии в гражданском секторе обеспечивают недоступное конкурентам качество.
Контроль качества (ОТК): Минимальный допуск на погрешность, критичный для машиностроения.
2. Производственная и научная база
Уникальное оборудование: Крупные центры с ЧПУ и стенды для работы с крупногабаритными и сверхпрочными деталями.
Собственные КБ: Полный цикл инжиниринга — от идеи и чертежа до серийного выпуска.
Материаловедение: Ремонт и модернизация техники для атомной, нефтегазовой отраслей и судостроения.
3. Кадровый потенциал
Специалисты: Инженеры и конструкторы высочайшей квалификации для решения нестандартных задач.
Школы: Сохранение научных и инженерных школ, преемственность поколений.
4. Надежность и стабильность
Господдержка: Гарантия выполнения долгосрочных обязательств (обслуживание в течение 10–20 лет).
Защита данных: Соблюдение режима секретности при работе с государственным заказом и критической инфраструктурой.
Инфраструктура: Энергоцентр мощностью 2,4 МВт обеспечивает независимость от городских сбоев.
5. Репутационные преимущества
Бренд: Синоним надежности и выполнения всех обязательств точно в установленный срок.
Ответственность: Строгое соблюдение экологических норм и условий труда.
6. Масштабируемость и серийность
Масштабирование: Переход от единичных заказов к промышленным сериям без потери качества.
Life Cycle Contracting: Сопровождение изделия на протяжении всего цикла: от проектирования до утилизации.
Главное преимущество — системная надежность. Заказчик получает доступ к государственной инфраструктуре качества и производственной мощи для задач любой сложности в условиях жестких требований.
