Литье алюминия под давлением на заказ в Москве и РФ, цена

Литье алюминия под давлением (ЛПД) — это высокопроизводительный технологический процесс получения точных металлических деталей путем принудительного заполнения стальной пресс-формы расплавленным алюминием на высоких скоростях. Расплав подается в формообразующую полость не самотеком (как при литье в кокиль или землю), а под воздействием мощного гидравлического поршня. Давление прессования в современных машинах достигает 150 МПа, а скорость потока жидкого металла в питателе может превышать 50 м/с.

Технология ЛПД совершила революцию в массовом машиностроении. Она позволяет получать тонкостенные алюминиевые отливки сложнейшей пространственной конфигурации с минимальными припусками на механическую обработку (или вовсе без нее). Высокая скорость кристаллизации металла под давлением формирует мелкозернистую плотную структуру, которая обеспечивает готовым деталям превосходные механические характеристики, герметичность и идеальное качество поверхности.

Кому может быть полезен данный метод

Технология литья под давлением экономически максимально эффективна при крупносерийном и массовом производстве (от 10 000 штук в год), так как требует серьезных инвестиций в проектирование и изготовление стальных пресс-форм. Основные заказчики алюминиевого ЛПД:

Автомобильная промышленность: Производство облегченных компонентов двигателей (блоки цилиндров, картеры), корпусов автоматических коробок передач, деталей рулевого управления и элементов подвески. Снижение веса деталей напрямую влияет на топливную экономичность автомобилей.
Аэрокосмическая отрасль и ВПК: Изготовление прочных и легких конструкционных элементов, корпусов гироскопов, кронштейнов и элементов шасси, где критически важно соотношение прочности и массы.
Радиоэлектроника и приборостроение: Отливка корпусов базовых станций 5G, радиаторов охлаждения с тонким и глубоким оребрением, герметичных корпусов для уличной электроники (защита IP67/IP68), экранов защиты от электромагнитных помех (ЭМИ).
Светотехника: Массивные, но геометрически сложные радиаторы для мощных промышленных и уличных светодиодных (LED) светильников, требующие эффективного отвода тепла.
Бытовая техника и электроинструмент: Корпуса дрелей, болгарок (УШМ), детали стиральных машин, утюгов и кухонных комбайнов.

Виды сплавов для литья под давлением

Далеко не каждый алюминиевый сплав подходит для ЛПД. Главное требование к материалу — высокая жидкотекучесть и низкая склонность к образованию горячих трещин при усадке. В промышленности безоговорочно доминируют силумины (сплавы алюминия с кремнием).

Алюминиево-кремниевые (Al-Si)

Наиболее распространенная группа (марки АК12, АК9, европейский аналог EN AC-46000). Кремний (от 9 до 13%) образует с алюминием эвтектику, которая обеспечивает феноменальную жидкотекучесть. Металл заполняет тончайшие стенки формы. Силумины имеют минимальную линейную усадку (около 0,8-1,0%), что исключает растрескивание деталей при остывании.

Алюминиево-кремниево-медные (Al-Si-Cu)

Сплавы марок АК5М2, АК8М (аналоги A380, ADC12). Добавление меди (от 1 до 4%) радикально повышает механическую прочность, твердость и улучшает обрабатываемость отливок резанием. Это самые популярные сплавы в мире для корпусных деталей автомобильных агрегатов. Однако медь немного снижает коррозионную стойкость.

Алюминиево-магниевые (Al-Mg)

Сплавы серии АМг (АМг5К, АМг6л). Отличаются великолепной стойкостью к морской коррозии, отлично полируются и анодируются с получением ярких декоративных цветов. Минус: обладают худшей жидкотекучестью и склонны к налипанию на пресс-форму, что усложняет процесс литья.

Спецсплавы (С железом или цинком)

В сплавы для ЛПД часто преднамеренно добавляют железо (около 1%). Железо является вредной примесью для свойств металла, но оно критически необходимо в литье под давлением, так как предотвращает "приваривание" (soldering) расплавленного алюминия к стальной пресс-форме.

Как и для чего в алюминиевом литье используется давление

Расплавленный алюминий обладает высоким поверхностным натяжением. Если залить его в сложную форму самотеком, он не сможет заполнить тонкие ребра и каналы — металл кристаллизуется быстрее, чем протечет в узкие зазоры. Эту проблему решает гидравлическое давление.

Кинетическая энергия заполнения: Поршень машины разгоняется до нескольких метров в секунду. Давление впрессовывает расплав в матрицу за сотые доли секунды (обычно от 10 до 100 миллисекунд). Скорость потока разбивает окисную пленку и позволяет пролить стенки толщиной до 1 мм.
Фаза подпрессовки (Интенсификация): Самый важный этап. В момент, когда форма заполнилась, но металл еще жидкий, машина совершает мощный гидравлический удар (до 150 МПа). Это сверхвысокое давление "сжимает" кристаллизующийся алюминий, физически схлопывая пузырьки газа и компенсируя усадочные раковины.
Уплотнение макроструктуры: Кристаллизация под гигантским давлением формирует плотный, мелкозернистый наружный слой отливки («корку»), который обладает повышенной твердостью и износостойкостью.

Какие детали льют из алюминия под давлением

Технология ЛПД позволяет интегрировать несколько деталей в одну сложную отливку, сокращая сборочные операции. Типичные изделия, производимые на нашем оборудовании:

Сложные пространственные корпуса

Корпуса редукторов, электродвигателей, насосов.
Картеры сцепления и детали трансмиссии.
Экранирующие короба для телеком-оборудования со встроенными стойками под печатные платы.

Изделия с развитым рельефом

Радиаторы охлаждения (игольчатые, ребристые).
Колесные диски (специальные режимы ЛПД).
Фланцы, кронштейны, фитинги и пневматические коллекторы со сложными внутренними каналами.

Специфические особенности алюминия в процессе литья

Работа с жидким алюминием требует учета его агрессивной физико-химической природы. Инженеры-технологи сталкиваются с тремя главными вызовами:

Высокое сродство к железу: Расплавленный алюминий работает как универсальный растворитель. При контакте с рабочей поверхностью стальной пресс-формы (даже доли секунды) он начинает растворять железо, образуя интерметаллиды. Отливка намертво припаивается к форме. Для защиты матриц мы применяем роботизированное нанесение разделительных смазок (водоэмульсионных или синтетических) перед каждым циклом.
Окисление на воздухе: В раздаточной печи поверхность расплава мгновенно покрывается прочной пленкой Al₂O₃. Если эти оксидные плены попадут в пресс-форму, они создадут внутренние концентраторы напряжений и снизят прочность детали. Применяется рафинирование расплава и флюсование.
Высокая скрытая теплота плавления: При остывании алюминий отдает колоссальное количество тепла в пресс-форму. Если форму не охлаждать, она перегреется, и отливка деформируется. Пресс-формы пронизаны сложной сетью внутренних каналов термостатирования, по которым под давлением циркулирует охлаждающая вода или специальное масло.

Пошаговый процесс литья (Цикл ЛПД)

Автоматизированный цикл отливки одной детали занимает от 15 до 60 секунд в зависимости от массы и габаритов изделия. Процесс строго синхронизирован контроллером машины (ЧПУ).

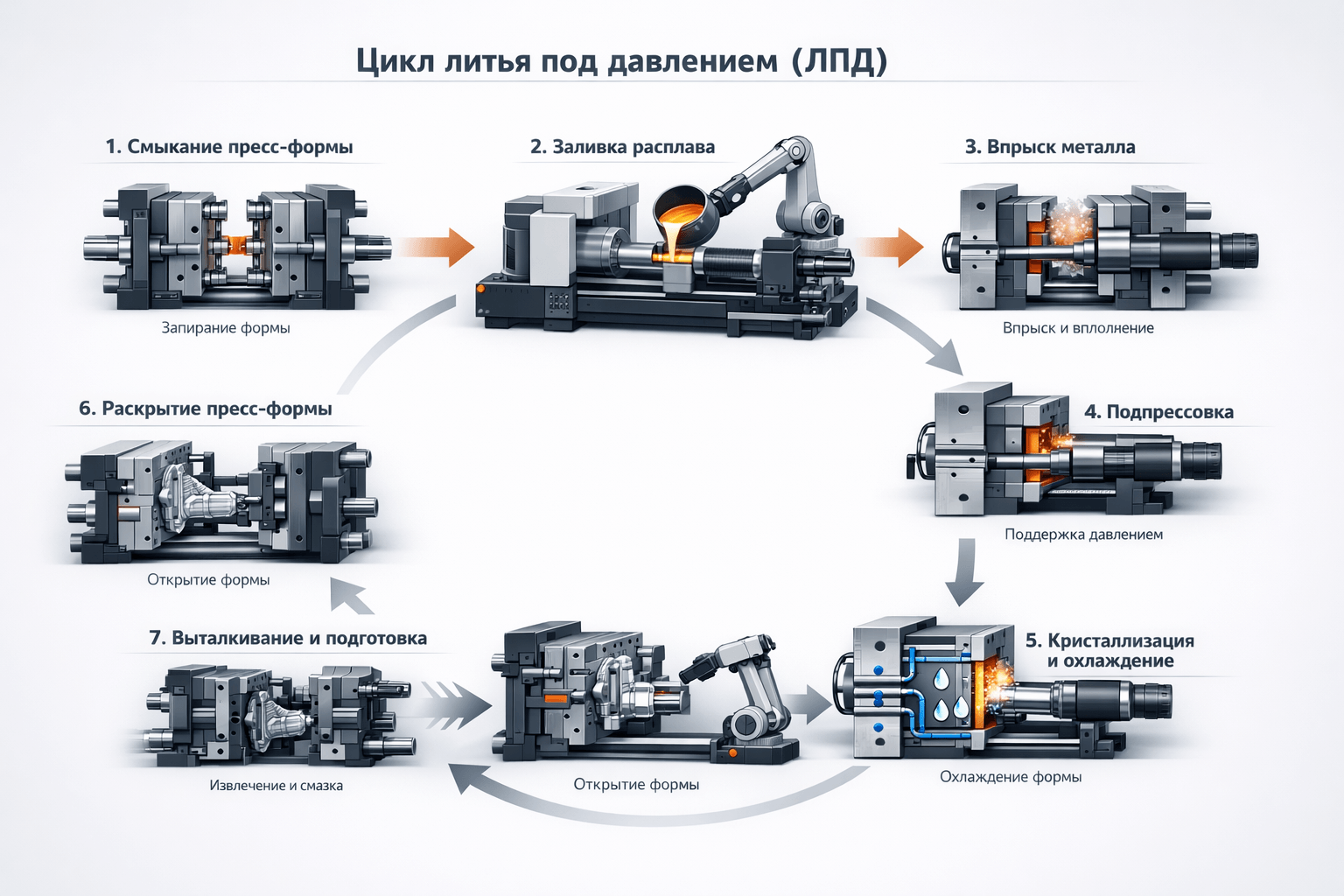

Инфографика: Цикл литья под давлением (ЛПД)

Подготовка формы: Пресс-форма смыкается с усилием от сотен до тысяч тонн (запирание). Роботизированный манипулятор распыляет разделительную смазку на внутренние поверхности полуформ и продувает их сжатым воздухом.
Дозирование металла: Автозаливщик черпает точную дозу расплавленного алюминия (около 620–680 °C) из раздаточной печи и заливает ее в камеру прессования (холодную камеру).
Впрыск (Многофазный): Плунжер (поршень) начинает движение. Первая фаза: медленное движение, чтобы не расплескать металл и вытеснить воздух из камеры. Вторая фаза: резкий удар — металл с высокой скоростью (50–100 м/с) заполняет полости формы. Третья фаза (подпрессовка): максимальное статическое давление уплотняет остывающий алюминий.
Кристаллизация: Металл застывает внутри формы в течение нескольких секунд, активно отдавая тепло в контуры охлаждения.
Извлечение (Выталкивание): Подвижная плита машины отходит назад. Система гидравлических толкателей (эжекторов) аккуратно выталкивает отливку вместе с литниковой системой. Робот-экстрактор забирает деталь.
Обрубка: Деталь помещается в обрубной пресс (штамп), где одним ударом срезаются литники, промывники и облой. Далее следует финишная галтовка, дробеструйная обработка или фрезеровка на станках с ЧПУ.

Какое потребуется промышленное оборудование

Для литья алюминия используются исключительно машины литья под давлением с холодной камерой прессования. В отличие от цинковых сплавов, агрессивный алюминий расплавил бы механизм впрыска, если бы он находился прямо в печи (горячая камера). Производственный комплекс (ячейка ЛПД) включает:

Оборудование	Назначение и характеристики
МЛПД (Холодная камера)	Основной агрегат. Характеризуется усилием запирания (от 200 до 3000 тонн). Надежно удерживает пресс-форму от раскрытия во время гидравлического удара поршня впрыска.
Плавильно-раздаточные печи	Тигельные или отражательные печи с газовым или электрическим нагревом. Поддерживают расплав при строгой температуре (обычно 680±10 °C) и обеспечивают дегазацию сплава.
Пресс-формы (Die Tooling)	Сложнейшие инструментальные оснастки из жаропрочных легированных сталей (типа 4Х5МФС / H13 / 1.2344). Выдерживают колоссальные термические удары и давления. Содержат системы ползунов для оформления боковых отверстий в детали.
Термостаты (Temperators)	Аппараты, прокачивающие горячее масло или воду под давлением через пресс-форму для поддержания ее рабочей температуры (150–250 °C). Защищают сталь формы от термической усталости и трещин.
Периферийная автоматика	Роботы-заливщики, роботы-смазчики, манипуляторы извлечения детали и обрубные гидравлические прессы. Полная автоматизация исключает человеческий фактор и стабилизирует качество партии.
