Литье бронзы под давлением
Как массово производить сверхпрочные износостойкие детали, не разоряясь на покупке дорогого бронзового проката и его долгой токарной обработке? Бронза — незаменимый материал для узлов трения, однако традиционная фрезеровка оставляет горы дорогостоящей стружки, а обычное литье в землю не дает нужной плотности и точности. Оптимальное решение для промышленных партий — литье бронзы под давлением. Этот метод позволяет серийно выпускать прецизионные детали со сверхплотной структурой, которые практически сразу готовы к сборке.
В этой статье мы подробно разберем технологию инжекционного литья бронзовых сплавов, характеристики материала и принципы ценообразования.
Виды литья
Бронза — тугоплавкий металл, поэтому для работы с ней подходят строго определенные промышленные технологии:
- Литье под высоким давлением (на холоднокамерных машинах). Основной метод для массового производства сложных и тонкостенных деталей. Металл подается в камеру прессования и под огромным усилием впрыскивается в форму.
- Центробежное литье. Расплав заливается во вращающуюся форму. Центробежная сила вытесняет шлак и газы, формируя идеальную структуру. Метод номер один для производства бронзовых втулок, венцов и колец.
- Литье под низким давлением. Применяется для ответственных крупногабаритных деталей, где недопустима малейшая газовая пористость (например, гребные винты или насосное оборудование).
- Литье по выплавляемым моделям (ЛВМ). Используется для художественного литья или деталей сложнейшей геометрии, но уступает литью под давлением в скорости серийного выпуска.
Особенности материала (бронзы)
Бронза — это сплав меди с другими элементами (оловом, алюминием, бериллием, свинцом), за исключением цинка (это латунь) и никеля (мельхиор). Главная особенность бронзы — непревзойденные антифрикционные свойства (низкий коэффициент трения) и высочайшая стойкость к коррозии.
Сложность литья бронзы под давлением обусловлена ее температурой плавления от 950 до 1100 °C. Это создает колоссальную термическую нагрузку на литейное оборудование и стальные пресс-формы.
| Марка сплава | Легирующие элементы | Свойства и применение |
|---|---|---|
| БрАЖ9-4 (алюминиево-железная) | Алюминий, Железо | Высокая механическая прочность и кавитационная стойкость. Идеальна для тяжелонагруженных шестерен и втулок. |
| БрОЦС5-5-5 (оловянная) | Олово, Цинк, Свинец | Классическая литейная бронза. Отлично режется, имеет прекрасные антифрикционные свойства. Подшипники скольжения. |
| БрБ2 (бериллиевая) | Бериллий | Сверхпрочная, не искрит при ударе, отлично проводит ток. Применяется для пружинных контактов и неискрящего инструмента. |
Какие задачи выполняет литье бронзы под давлением
Перевод производства бронзовых деталей на технологию литья под давлением решает ряд экономических и технических задач:
- Радикальное снижение отходов. Коэффициент использования материала (КИМ) приближается к 95%. Вы не платите за стружку, которая неизбежна при токарной обработке прутка.
- Упрочнение структуры. Высокое давление прессования (до 100-150 МПа) устраняет микрораковины. Деталь получается монолитной, что критически важно для деталей, работающих под высоким гидравлическим давлением.
- Минимизация мехобработки. Точность литья позволяет получать готовые шлицы, зубья шестерен и технологические отверстия "из-под формы".
Где применяется
Литые бронзовые детали незаменимы в узлах, где присутствует сильное трение, высокие нагрузки и агрессивная среда:
- Машиностроение и станкостроение: венцы червячных колес, подшипники скольжения, направляющие втулки, ползуны.
- Судостроение: детали насосов, перекачивающих морскую воду, гребные винты, запорная арматура.
- Авиация и спецтехника: высоконагруженные шарниры, элементы шасси, детали гидравлических систем.
- Электротехника: щеткодержатели электродвигателей, клеммы, токосъемники.

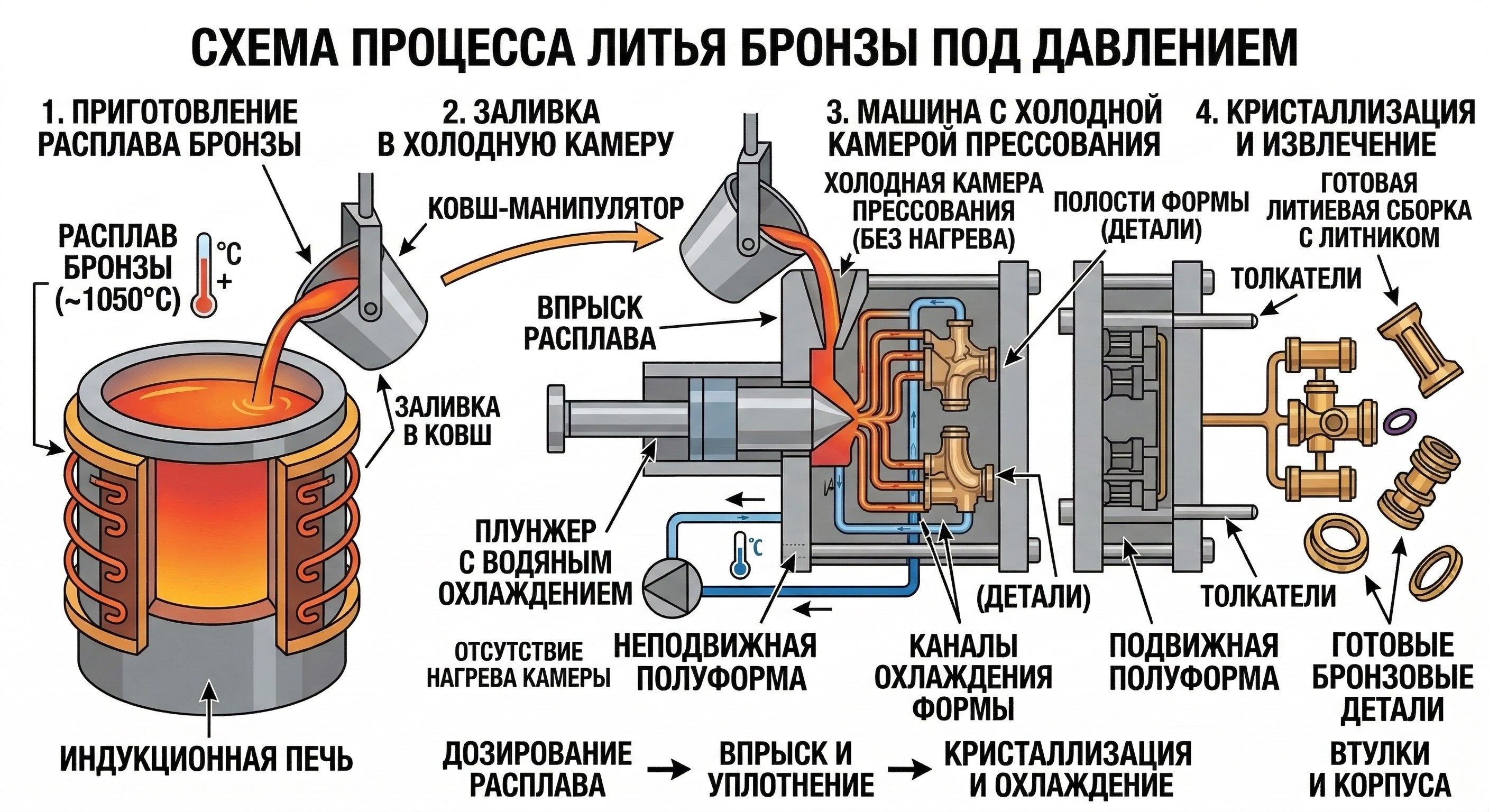

Технология литья бронзы под давлением
Из-за экстремальной температуры расплава литье производится исключительно на машинах с холодной камерой прессования. Горячая камера мгновенно вышла бы из строя при контакте с жидкой бронзой.
Основные этапы цикла:
- Подготовка расплава. Бронзовые чушки плавятся в индукционной или тигельной печи при температуре свыше 1000 °C. Расплав рафинируют (очищают от шлака и газов).
- Подготовка формы. Стальная пресс-форма смыкается. Внутренние полости обязательно обрабатываются специальной разделительной смазкой на основе графита, которая защищает сталь от приваривания бронзы и термошока.
- Дозирование и заливка. Автоматический ковш переносит строго отмеренную порцию жидкой бронзы из печи в окно камеры прессования.
- Впрыск. Плунжер с огромной скоростью и давлением выталкивает металл из камеры в полости пресс-формы. Воздух из формы выходит через специальные выпоры.
- Кристаллизация. Металл застывает за несколько секунд. Чтобы форма не расплавилась, внутри нее постоянно циркулирует охлаждающая вода.
- Извлечение. Матрица раскрывается, система толкателей сбрасывает раскаленную отливку. Деталь отправляется на обрубку литниковой системы.
Плюсы и минусы литья бронзы
Преимущества:
- Превосходные эксплуатационные свойства. Литая под давлением бронза служит в узлах трения в разы дольше чугуна или стали.
- Высокая точность. Детали соответствуют 5-7 классу точности с чистотой поверхности до Ra 2.5.
- Скорость производства. Цикл занимает секунды, что позволяет выпускать тысячи деталей в смену.
Недостатки:
- Сверхнизкий ресурс оснастки. Расплавленная бронза агрессивно разрушает сталь. Пресс-форма требует ремонта или замены уже через 5 000 – 20 000 циклов.
- Повышенная опасность производства. Работа с металлом при температуре выше 1000 °C требует строжайшего соблюдения техники безопасности и мощных систем вентиляции (особенно при литье свинцовистых и бериллиевых бронз).
- Ограничения по сложности. Из-за быстрой кристаллизации бронзы трудно отливать детали со слишком тонкими стенками (менее 1,5 мм).
Как производится расчет стоимости
Серийное литье бронзы — дорогостоящий процесс. При расчете сметы учитываются следующие факторы:
- Изготовление пресс-формы. Формы фрезеруются из премиальных жаропрочных сталей. Их стоимость высока, а срок службы короток, поэтому затраты на оснастку составляют значительную часть сметы.
- Марка бронзы. Стоимость сырья сильно варьируется. Например, оловянная бронза стоит значительно дороже безоловянной (алюминиевой), так как олово — дефицитный и дорогой металл. Бериллиевая бронза является одной из самых дорогих.
- Масса и габариты. Определяют количество затрачиваемого металла (включая массивную литниковую систему) и требуемую мощность литейной машины (от 200 до 1000 тонн усилия смыкания).
- Тираж партии. Рентабельность начинается при заказе от нескольких тысяч штук, когда стоимость формы распределяется на большой объем деталей.
- Постобработка. Термическая обработка (закалка и старение, особенно для бериллиевой бронзы), пескоструйная очистка и высокоточная расточка посадочных мест под подшипники.
