Литье латуни под давлением
Как получить тысячи прочных, коррозионностойких металлических деталей сложной формы, минуя долгую токарную обработку и горы дорогой стружки? Латунь — превосходный, но недешевый материал. Вытачивать из нее изделия на станках с ЧПУ слишком затратно из-за большого количества отходов, а традиционное литье в землю дает рыхлую структуру и плохую поверхность. Оптимальный выбор для серийного производства — литье латуни под давлением. Этот метод позволяет получать герметичные, высокоточные детали с гладкой поверхностью, которые практически не требуют финишной обработки.
В этой статье мы разберем специфику работы с медными сплавами, особенности литейных машин и факторы, влияющие на стоимость партии.
Виды литья
Латунь имеет высокую температуру плавления, поэтому для работы с ней подходят не все технологии. В промышленности применяют три основных метода:
- Литье под высоким давлением (на машинах с холодной камерой). Главный метод для массового выпуска. Расплав заливается в камеру прессования порционно, после чего плунжер под огромным давлением загоняет его в стальную пресс-форму.
- Литье под низким давлением. Расплав медленно поднимается по трубе в форму за счет избыточного давления газа. Метод идеален для производства толстостенной сантехники, так как полностью исключает образование воздушных пор внутри детали.
- Литье в кокиль (гравитационное). Расплав заливается в металлическую форму под действием силы тяжести. Применяется для простых деталей средних партий.
Особенности материала (латуни)
Латунь — это многокомпонентный сплав на основе меди (Cu) и цинка (Zn). Для улучшения литейных и механических свойств в него часто добавляют свинец, олово или кремний.
Главная технологическая сложность — высокая температура плавления (от 880 до 950 °C). Из-за этого расплав агрессивно воздействует на стальные пресс-формы, вызывая их ускоренный износ (термошок).
| Марка сплава | Состав | Свойства и применение |
|---|---|---|
| ЛС59-1 (свинцовая) | Медь 59%, Цинк 40%, Свинец 1% | Самая популярная марка. Свинец работает как смазка, облегчая резку. Идеальна для крепежа, шестерен, втулок. |
| ЛЦ40С (литейная) | Медь 60%, Цинк 40%, примеси | Отличная жидкотекучесть, хорошо заполняет сложные формы. Применяется для сантехнической арматуры. |
| ЛЦ40Мц3Ж (марганцевая) | Медь, Цинк, Марганец, Железо | Высокая прочность и стойкость к морской воде. Используется в судостроении и насосном оборудовании. |
Какие задачи выполняет литье латуни под давлением
Применение этой технологии позволяет заводам решить сразу несколько проблем:
- Снижение расхода дорогого металла. Деталь отливается максимально близко к финальным чертежам, отходы в виде стружки сводятся к нулю.
- Получение герметичных деталей. Высокое давление (до 100 МПа) уплотняет структуру металла, делая его непроницаемым для газов и жидкостей.
- Идеальная поверхность. Отливки получаются гладкими, что критически важно для последующего хромирования, никелирования или полировки декоративных элементов.
Где применяется
Латунь обладает уникальной комбинацией прочности, коррозионной стойкости и антифрикционных свойств. Изделия из нее востребованы в самых ответственных узлах:
- Сантехника и водоснабжение: корпуса смесителей, шаровые краны, фитинги, тройники, вентили.
- Газовое оборудование: редукторы, клапаны высокого давления, горелки.
- Электротехника: токопроводящие клеммы, контакты, кабельные вводы, элементы заземления.
- Машиностроение: сепараторы подшипников, червячные колеса, штуцеры.
- Фурнитура: премиальные дверные ручки, замки, декоративные элементы интерьера.

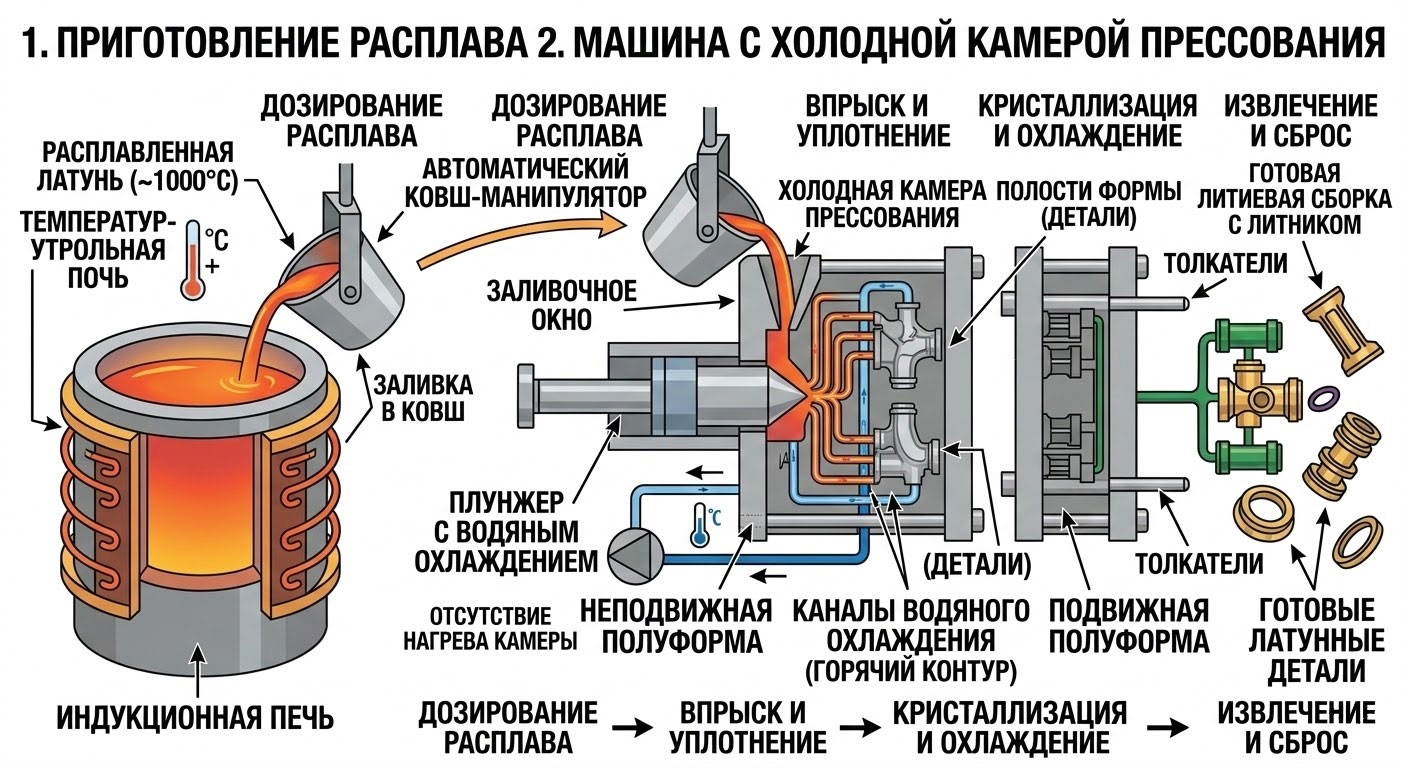

Технология литья латуни под давлением
Из-за того, что жидкая латунь расплавила бы насос внутри машины, здесь (в отличие от ЦАМ) применяются машины с холодной камерой прессования. Плавильная печь стоит отдельно от заливочного узла.
Основные этапы цикла:
- Плавление. Латунные чушки плавятся в индукционной печи при температуре около 950–1000 °C.
- Смазка формы. Важнейший этап! Роботизированный манипулятор распыляет специальную смазку на открытую пресс-форму, чтобы предотвратить приваривание горячей латуни к стали и охладить форму.
- Смыкание и дозирование. Пресс-форма смыкается. Мерный ковш (автоматический или ручной) зачерпывает порцию жидкого металла из печи и заливает в окно холодной камеры прессования.
- Впрыск. Плунжер с огромной скоростью задвигает металл в полости пресс-формы. Давление достигает 40–100 МПа, вытесняя воздух через вентиляционные каналы.
- Охлаждение и кристаллизация. Металл застывает за несколько секунд благодаря водяному охлаждению внутри стальной формы.
- Извлечение. Форма раскрывается, толкатели сбрасывают отливку. Затем деталь отправляется на обрубку литников и дробеструйную обработку.
Плюсы и минусы литья латуни
Преимущества:
- Выские механические свойства. Детали выдерживают огромное гидравлическое давление и перепады температур.
- Коррозионная стойкость. Латунь не ржавеет и устойчива к агрессивным средам.
- Экономия на мехобработке. Точность размеров (по 5-7 классу) исключает необходимость фрезеровки сложных контуров.
Недостатки:
- Низкий ресурс пресс-форм. Из-за экстремальной температуры плавления латуни стальная форма выдерживает всего от 10 000 до 50 000 смыканий, после чего на ней появляются микротрещины (разгарная сетка). Для сравнения: формы под пластик живут до 1 млн циклов.
- Высокая энергоемкость. Плавление меди требует мощных индукционных печей и больших затрат электроэнергии.
- Риск пористости. При неправильной настройке впрыска внутри детали могут остаться пузырьки воздуха.
Как производится расчет стоимости
Бюджет серийного литья латуни существенно выше, чем при работе с алюминием или ЦАМ. Технологи оценивают проект по следующим параметрам:
- Проектирование и изготовление пресс-формы. Самая затратная часть. Для латуни требуются формы из дорогих жаропрочных легированных сталей с вольфрамом и молибденом, чтобы сопротивляться термошоку.
- Стоимость металла. Латунь (особенно марочная) — дорогое сырье, цена которого привязана к биржевым котировкам меди и цинка.
- Усилие смыкания машины. Латунь вязкая, поэтому для габаритных деталей требуются мощные литейные машины на 300–800 тонн, час работы которых стоит дорого.
- Амортизация формы. Так как форма быстро изнашивается (до 50 тыс. циклов), в стоимость каждой детали закладывается процент на ее ремонт или скорое изготовление новой матрицы.
- Постобработка. Очистка, нарезка внутренней резьбы, галтовка или нанесение гальванического покрытия.
