Литье полимеров под давлением
Как произвести миллион одинаковых пластиковых деталей без потери качества и не разориться на производстве? Современная промышленность требует колоссальных объемов комплектующих. 3D-печать годится лишь для прототипов из-за низкой скорости, а механическая обработка (фрезеровка) оставляет массу отходов и обходится слишком дорого. Оптимальный выход для серийных партий — литье полимеров под давлением. Эта технология позволяет получать готовые изделия любой сложности: от микроскопических шестеренок до цельных автомобильных бамперов, обеспечивая минимальную себестоимость при массовом выпуске.
В этой статье мы подробно рассмотрим технологию литья пластмасс, классификацию материалов и то, из чего складывается стоимость готовой партии.
Виды литья полимеров под давлением
В зависимости от конструкции изделия и его назначения, на производствах применяются различные модификации классического литья:
- Традиционное литье термопластов. Классический метод впрыска однородного расплава в пресс-форму. Это наиболее распространенная технология, закрывающая до 80% всех потребностей рынка массового производства пластиковых деталей.
- Многокомпонентное литье (2K/3K). Позволяет в рамках одного цикла впрыскивать разные виды или цвета пластика. Отличный пример: зубные щетки, где жесткий пластик сразу покрывается мягкой резиновой (ТЭП) вставкой, или корпуса электроинструмента.
- Литье с газом (Gas-assisted). В процессе впрыска в форму под давлением подается азот. Он выдавливает излишки пластика, образуя внутри детали пустоты. Это экономит сырье, снижает вес изделия и исключает появление усадочных раковин (утяжин) на толстых стенках.
- Литье с закладными элементами (Overmolding). Перед смыканием пресс-формы в нее помещаются металлические детали (резьбовые втулки, контакты, магниты, сетки), которые затем намертво заливаются пластиком. Это создает монолитное и герметичное соединение.
Особенности материала (полимеры для литья)
Сырье для литья поставляется в виде небольших твердых гранул. Глобально полимеры делятся на две группы: реактопласты (после затвердевания их нельзя расплавить снова) и термопласты (можно плавить многократно, идеальны для вторичной переработки).
При литье под давлением используются преимущественно термопласты. Выбор конкретной марки зависит от условий эксплуатации будущей детали.
| Полимер | Аббревиатура | Ключевые свойства | Популярные примеры изделий |
|---|---|---|---|
| АБС-пластик | ABS | Ударопрочность, жесткость, отличный внешний вид, легко красится. Выдерживает температуры до 90 °C. | Корпуса бытовой техники, детали LEGO, колпаки колес, спортивный инвентарь. |
| Поликарбонат | PC | Высочайшая прочность, прозрачность, термостойкость (до 130 °C), хорошая ударная вязкость. | Защитные очки, фары автомобилей, антивандальные экраны, бутылки для воды (BPA-free). |
| Полипропилен | PP | Гибкость, химическая стойкость, устойчивость к изгибам, низкая цена. Не подходит для температур ниже -20 °C. | Пищевые контейнеры, крышки, упаковка, медицинские шприцы, детали мебели. |
| Полиамид | PA | Износостойкость, жесткость, выдерживает трение и высокие нагрузки (особенно стеклонаполненный). Может поглощать влагу. | Шестерни, подшипники скольжения, крепеж, детали двигателей, спортивное снаряжение. |
Какие задачи выполняет литье полимеров
Внедрение технологии литья под давлением решает несколько критически важных для бизнеса задач:
- Массовое тиражирование. Обеспечивает 100% повторяемость деталей в партиях от десятков тысяч до миллионов штук. Размеры и свойства каждой детали в партии идентичны.
- Замена металла пластиком. Применение инженерных пластиков позволяет создавать детали, не уступающие по прочности алюминию, но значительно более легкие и дешевые.
- Исключение этапа сборки. Возможность отливать монолитные конструкции сложной геометрии с защелками, петлями и резьбой, что сокращает сборочные операции.
- Безотходность производства. Литники и бракованные детали можно раздробить и снова отправить в переплавку.
Где применяется
Полимерное литье под давлением является фундаментом современного товарного производства. Основные сферы применения:
- Автомобилестроение: приборные панели, бамперы, элементы салона, корпуса фар, колпаки колес, детали двигателя.
- Электроника: корпуса смартфонов, ноутбуков, роутеров, розетки, выключатели, детали бытовой техники.
- Медицина: одноразовые шприцы, пробирки, корпуса ингаляторов, контейнеры для анализов.
- Тара и упаковка: ПЭТ-преформы (заготовки для бутылок), крышки, дозаторы, ящики, ведра, флаконы.
- Товары для дома: посуда, детские игрушки, мебельная фурнитура, садовый инвентарь.
Технология литья полимеров под давлением

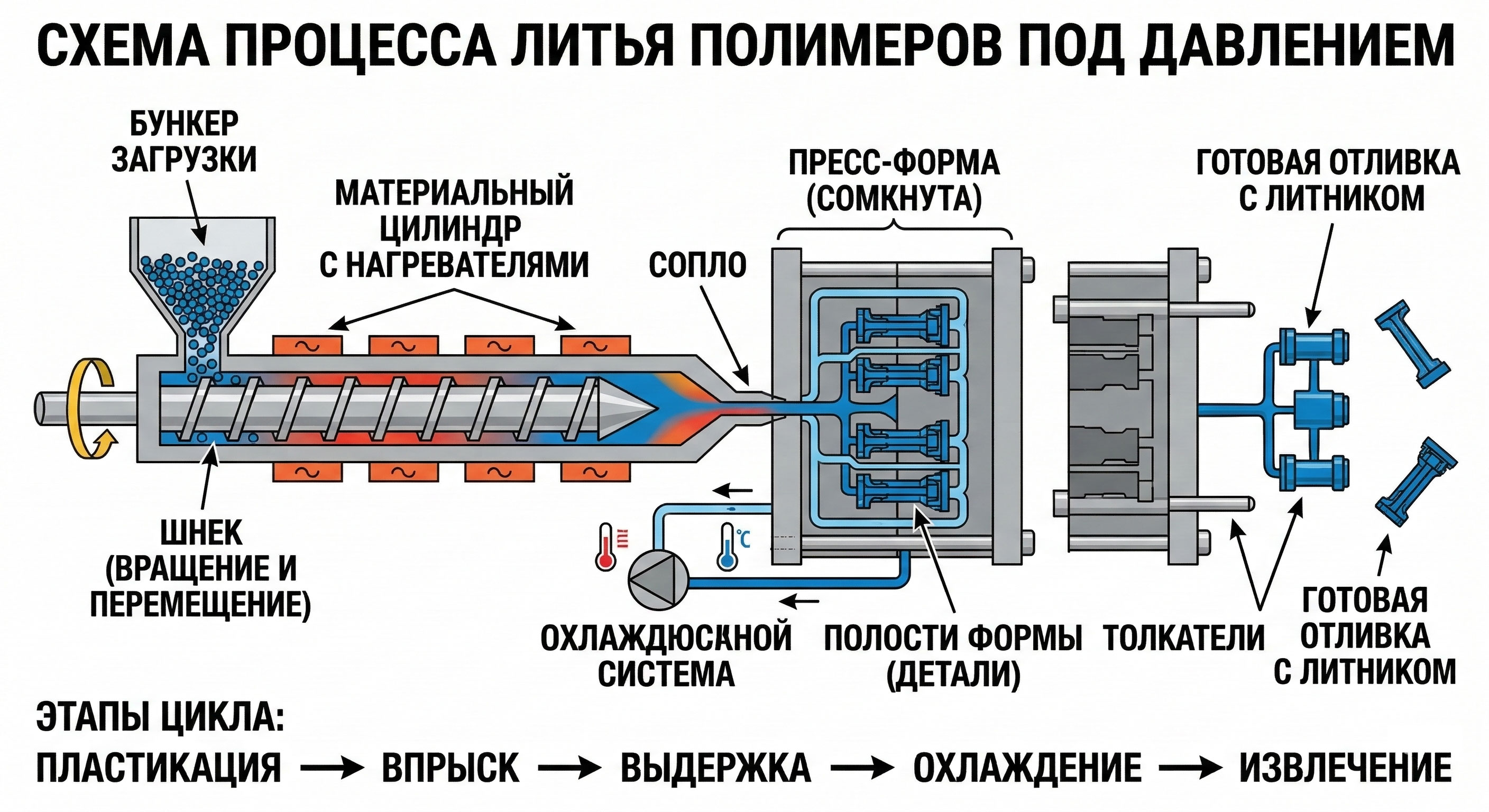

Процесс осуществляется на специальном оборудовании — термопластавтоматах (ТПА) и проходит в автоматическом режиме.
Основные этапы производственного цикла:
- Подготовка и загрузка сырья. Полимерные гранулы при необходимости просушиваются в бункере, чтобы удалить влагу, и загружаются в приемный узел машины. На этом же этапе могут добавляться красители (суперконцентраты) для получения нужного цвета.
- Пластикация. Гранулы попадают в материальный цилиндр, внутри которого вращается шнек (винт). За счет внешних нагревательных элементов и трения внутри цилиндра пластик плавится до состояния однородной вязкой массы.
- Смыкание и впрыск. Две половины стальной пресс-формы смыкаются под высоким давлением (усилием). Шнек перестает вращаться и работает как поршень, с огромной скоростью и давлением (от 50 до 150 МПа) впрыскивая расплавленный пластик в полости формы.
- Выдержка и охлаждение. Впрыснутый материал выдерживается под давлением, чтобы компенсировать усадку. Затем по специальным каналам внутри пресс-формы подается охлаждающая жидкость (вода или антифриз). Пластик быстро затвердевает.
- Извлечение. Пресс-форма раскрывается. Система толкателей аккуратно выталкивает готовую деталь (или группу деталей на литнике) в приемный бункер или на конвейерную ленту. Цикл повторяется.
Плюсы и минусы литья пластмасс
Преимущества:
- Феноменальная производительность. Один цикл (от впрыска до сброса детали) может занимать от 5 до 60 секунд. Это идеальный метод для массового выпуска.
- Низкая стоимость единицы продукции. При больших тиражах деталь обходится в копейки, так как стоимость пресс-формы размазывается по всему тиражу.
- Широкий спектр свойств. Возможность подобрать материал под любые задачи (мягкий, жесткий, прозрачный, негорючий, морозостойкий).
- Отличная чистота поверхности. Изделия, как правило, не требуют дополнительной шлифовки или полировки, сразу имея заданный вид.
Недостатки:
- Высокая стоимость входа. Изготовление стальной пресс-формы — сложный и дорогой процесс, который может стоить от сотен тысяч до нескольких миллионов рублей.
- Сроки запуска. Проектирование, фрезеровка пресс-формы и ее тестовые испытания занимают от 1 до 3 месяцев.
- Технологические ограничения. Проблематично отливать детали со слишком толстыми стенками (возникают усадочные раковины) или очень сложными поднутрениями.
Как производится расчет стоимости
Итоговая смета проекта делится на две принципиально разные части: подготовка производства (разовые затраты) и серийное литье (затраты на каждую деталь).
При оценке заявки технологи опираются на следующие параметры:
- Проектирование и изготовление пресс-формы. Зависит от сложности геометрии детали, количества гнезд (сколько деталей отливается за один цикл), ресурса формы (дешевые из алюминия на 10 000 циклов или дорогие стальные на 1 000 000 циклов). Это самая дорогая часть проекта, но она оплачивается один раз.
- Стоимость и расход сырья. Цена полимера за килограмм + масса изделия с учетом литниковой системы. Спецпластики (например, термостойкие или армированные) стоят в разы дороже обычного полипропилена.
- Время цикла (работа ТПА). Чем быстрее остывает деталь в форме, тем больше циклов в час делает машина, и тем дешевле аренда машинного времени на одну деталь.
- Объем партии (тираж). Чем больше изделий вы заказываете, тем быстрее размазывается стоимость пресс-формы и настройки оборудования на весь тираж, что кардинально снижает цену за штуку.
- Усилие смыкания ТПА. Для крупных деталей требуются мощные и энергоемкие термопластавтоматы (на 500–1000 тонн усилия смыкания), час работы которых стоит дороже.
