Литье термопластов под давлением
Как быстро и с минимальными затратами произвести партию из 100 000 пластиковых деталей сложной формы? Токарная или фрезерная обработка обходится слишком дорого из-за большого количества отходов, а 3D-печать не обеспечивает нужной скорости для промышленных масштабов. Идеальным решением проблемы является литье термопластов под давлением. Это технология, при которой расплавленный полимер под огромным усилием впрыскивается в металлическую пресс-форму, остывает и принимает заданную геометрию. Метод позволяет получать высокоточные, прочные изделия, полностью готовые к использованию, с минимальной себестоимостью при серийном производстве.
В этой статье мы детально разберем процесс литья из термопластичных материалов, их уникальные свойства и принципы формирования цены на заказ.
Виды литья
В зависимости от конструктивных требований к будущему изделию, классическая технология может модифицироваться. Выделяют несколько основных видов:
- Стандартное литье. Самый массовый метод, при котором впрыскивается один вид однородного расплава. Подходит для абсолютного большинства монолитных деталей.
- Многокомпонентное литье (2K-литье). Позволяет в одном цикле использовать два и более видов пластика разных цветов или жесткости (например, жесткий корпус электроинструмента с прорезиненной рукояткой).
- Литье с закладными элементами. В пресс-форму до впрыска устанавливаются металлические детали (резьбовые шпильки, контакты, магниты). Расплав обволакивает их, создавая неразъемное монолитное соединение.
- Литье с газом. Вместе с пластиком в форму нагнетается азот, который формирует внутри детали пустоты. Это исключает появление усадочных раковин на толстых стенках и экономит материал.
Особенности материала (термопластов)
Сырьем для данного вида литья служат термопласты — полимерные материалы, способные многократно переходить из твердого состояния в жидкое (расплав) при нагревании и обратно при охлаждении, не теряя при этом своих первоначальных химических свойств. Поставляются они в виде гранул.
Важнейшая особенность термопластов — возможность 100% вторичной переработки (рециклинга). Литники и брак можно просто перемолоть в дробилке и снова пустить в производство.
| Материал | Свойства | Применение |
|---|---|---|
| АБС-пластик (ABS) | Высокая ударопрочность, отличный глянец, легко поддается окраске и гальванике. | Корпуса электроники, пульты, конструкторы, колпаки для колес. |
| Полипропилен (PP) | Высокая химическая стойкость, выдерживает многократные изгибы, безопасен для пищевых продуктов. | Пищевые контейнеры, медицинские шприцы, трубы, фитинги. |
| Полиамид (PA) | Повышенная износостойкость, жесткость, отличные антифрикционные свойства. | Шестерни, втулки, подшипники, крепежные элементы, детали ДВС. |
| Поликарбонат (PC) | Сверхвысокая прочность, прозрачность, устойчивость к экстремальным температурам. | Защитные очки, линзы фар, антивандальные панели, медицинские приборы. |
Какие задачи выполняет литье термопластов
Внедрение этой технологии позволяет производственным предприятиям решать следующие стратегические задачи:
- Снижение себестоимости единицы продукции. При миллионных тиражах цена одной детали стремится к стоимости затраченного на нее сырья.
- Точное копирование сложной топологии. Технология позволяет отливать тончайшие стенки, внутренние защелки, петли и глухие отверстия без пост-обработки.
- Облегчение конструкций. Использование инженерных термопластов позволяет заменять тяжелые металлические узлы на легкие пластиковые аналоги без существенной потери прочности.
Где применяется
Изделия, полученные методом литья термопластов под давлением, окружают нас ежедневно. Наиболее активно метод применяется в следующих отраслях:
- Автомобильная промышленность: бамперы, приборные панели, решетки радиатора, элементы салона.
- Электроника и бытовая техника: корпуса смартфонов, роутеров, пылесосов, кнопки, разъемы.
- Медицина и фармацевтика: одноразовые инструменты, корпуса ингаляторов, пробирки, контейнеры для биоматериалов.
- Товары массового потребления: детские игрушки, канцелярские принадлежности, посуда, мебельная фурнитура.
Технология литья термопластов под давлением

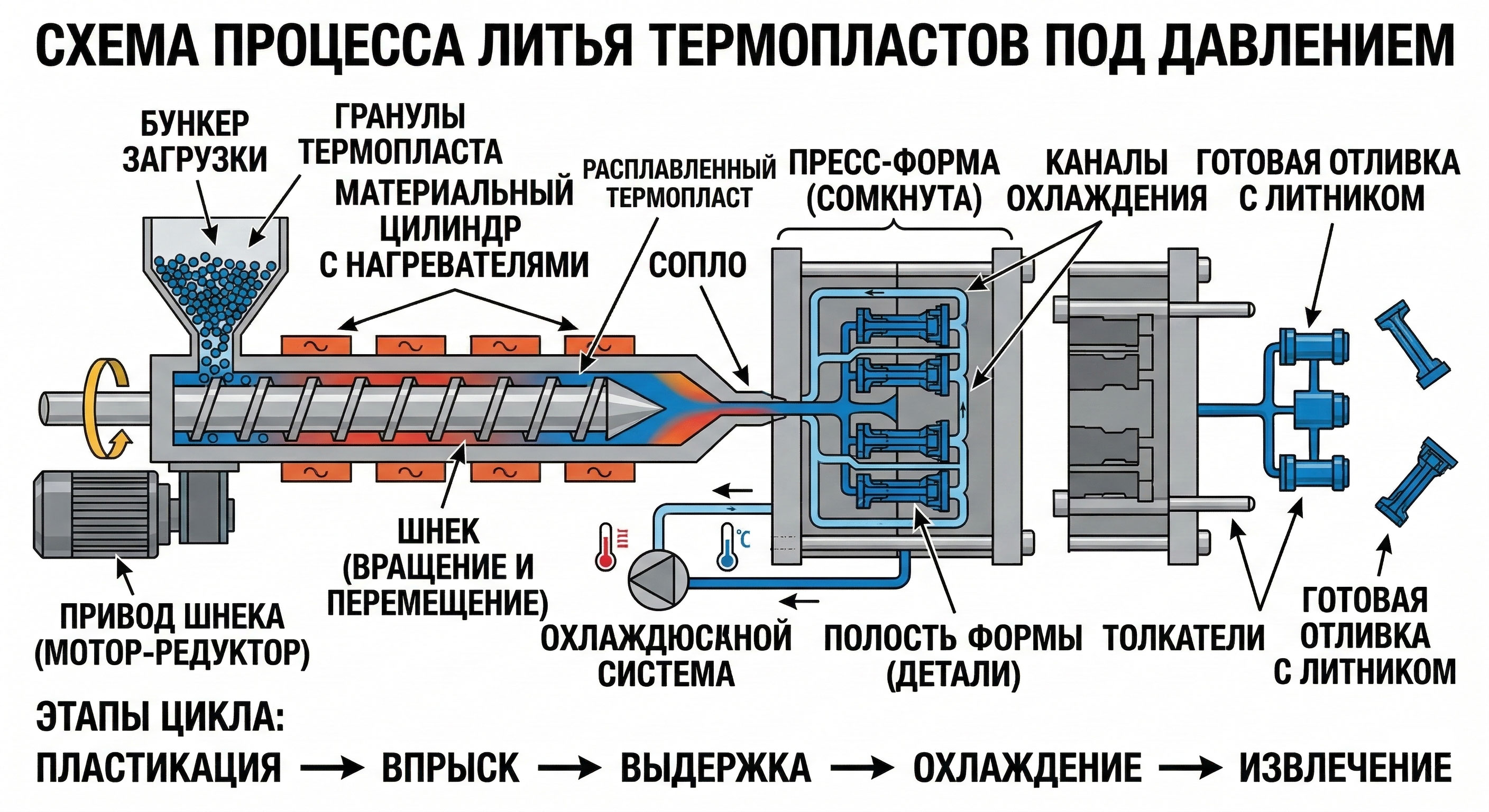

Производство осуществляется на термопластавтоматах (ТПА) — сложных комплексах, объединяющих гидравлику, механику и точную электронику. Процесс полностью автоматизирован.
Основные этапы цикла:
- Загрузка и сушка. Гранулированный термопласт засыпается в бункер ТПА. При необходимости материал предварительно просушивают мощными потоками горячего воздуха, чтобы удалить остаточную влагу.
- Пластикация. Гранулы поступают в шнековый цилиндр, где за счет вращения шнека и внешних кольцевых нагревателей плавятся, превращаясь в однородную гомогенную массу.
- Впрыск. Две половины стальной пресс-формы надежно смыкаются. Шнек совершает поступательное движение вперед, подобно поршню, и под огромным давлением впрыскивает расплав через сопло в полости пресс-формы.
- Выдержка и охлаждение. Впрыснутый пластик выдерживается под давлением для компенсации естественной усадки материала. Затем по каналам пресс-формы пускается вода или антифриз, что приводит к резкому охлаждению и затвердеванию детали.
- Извлечение. Подвижная часть пресс-формы отходит назад, а автоматическая система толкателей сбрасывает готовое изделие на ленту конвейера или в короб.
Плюсы и минусы литья термопластов
Преимущества:
- Высокая скорость цикла. В зависимости от габаритов детали, полный цикл может занимать от 3 секунд до пары минут.
- Идеальное качество поверхности. Изделие копирует фактуру формы — от зеркального глянца до матовой шагрени, не требуя дополнительной шлифовки.
- Универсальность. На одном ТПА можно отливать совершенно разные детали, просто меняя пресс-формы и сырье.
- Безотходность. Возможность вторичного использования литников и брака.
Недостатки:
- Капитальные затраты на оснастку. Проектирование и высокоточная фрезеровка стальной пресс-формы обходятся дорого.
- Длительная подготовка производства. Изготовление формы и ее испытания (доводка) могут занимать от 1 до 4 месяцев.
- Ограничения по толщине стенок. Слишком толстые элементы (более 4-5 мм) подвержены деформации и образованию пустот при неравномерном остывании.
Как производится расчет стоимости
Формирование итоговой цены на партию деталей из термопластов складывается из двух основных блоков: разовых инвестиций в оснастку и стоимости самого серийного литья.
Для точной калькуляции инженерам требуется 3D-модель изделия. Учитываются следующие факторы:
- Стоимость пресс-формы. Напрямую зависит от сложности детали (наличие поднутрений, резьб требует внедрения ползунов) и количества гнезд. Форма на 8 мест будет стоить дороже одноместной, но в 8 раз ускорит выпуск партии.
- Тираж. Главное правило литья: чем больше партия, тем дешевле обходится одна деталь, так как затраты на пусконаладку и амортизацию формы распределяются на весь объем.
- Стоимость полимера. Учитывается чистый вес детали плюс вес литниковой системы (если форма не горячеканальная), умноженные на рыночную цену выбранного пластика.
- Время цикла. Чем быстрее ТПА отливает деталь, тем меньше стоит аренда машинного времени. Для сокращения цикла инженеры тщательно проектируют системы охлаждения внутри пресс-формы.
