Литье ЦАМ под давлением
Как получить сложную металлическую деталь с идеальной поверхностью, не переплачивая за фрезеровку и токарную обработку? Машинная обработка металла обходится дорого, особенно если деталь имеет сложную геометрию, тонкие стенки и требуется в количестве десятков тысяч штук. Оптимальное решение этой проблемы — литье ЦАМ под давлением. Этот метод позволяет массово производить сверхточные изделия, которые практически не нуждаются в финишной обработке и сразу готовы к нанесению гальванических покрытий.
В этой статье мы подробно разберем технологию литья из цинковых сплавов, характеристики материала и принципы ценообразования.
Виды литья цинковых сплавов
В промышленности применяется несколько методов работы с цинковыми сплавами, выбор которых зависит от тиража и требований к детали:
- Литье под давлением на горячекамерных машинах. Основной и самый рентабельный промышленный метод для ЦАМ. Плавильная печь интегрирована в машину, что обеспечивает высочайшую скорость работы (до 1000 циклов в час).
- Литье под давлением на холоднокамерных машинах. Применяется реже, в основном для очень крупных деталей. Расплав подается в камеру прессования ковшом.
- Центробежное литье в силиконовые формы. Используется для микротиражей, сувенирной продукции и прототипирования. Не дает промышленной прочности, но экономит бюджет на оснастке.
- Литье в кокиль (гравитационное). Применяется для простых деталей средних партий, где не требуется высокая точность и тонкие стенки.
Особенности материала (сплавы ЦАМ / ZAMAK)
ЦАМ — это аббревиатура базовых компонентов сплава: Цинк, Алюминий, Медь. На международном рынке эти сплавы известны под маркой ZAMAK (Zinc, Aluminium, Magnesium, Kupfer).
Главная особенность ЦАМ — уникальная жидкотекучесть и низкая температура плавления, что делает его идеальным «литьевым» металлом.
Ключевые физико-механические свойства:
- Температура плавления: 380–390 °C (для сравнения, у алюминия — 660 °C).
- Усадка при остывании: минимальная (около 0,3–0,4%), что гарантирует прецизионную точность размеров.
- Плотность: 6,6–6,7 г/см³ (детали получаются тяжелыми и солидными на ощупь).
| Марка сплава | Алюминий (Al) | Медь (Cu) | Магний (Mg) | Особенности применения |
|---|---|---|---|---|
| ЦАМ 4-1 (Zamak 3) | 3.5 - 4.3% | < 0.25% | 0.02 - 0.06% | Самый популярный. Отличный баланс прочности и пластичности. |
| ЦАМ 4-3 (Zamak 2) | 3.5 - 4.3% | 2.5 - 3.0% | 0.02 - 0.06% | Наивысшая прочность и твердость, но со временем теряет пластичность. |
| ЦАМ 4-1в (Zamak 5) | 3.5 - 4.3% | 0.7 - 1.2% | 0.03 - 0.08% | Улучшенная прочность на разрыв, отлично подходит для гальваники. |
Какие задачи выполняет литье ЦАМ под давлением
Данная технология закрывает сразу несколько критически важных производственных задач:
- Снижение себестоимости при массовке. При тиражах от 10 000 штук цена одной детали падает до минимума.
- Создание сложной топологии. Позволяет отливать внутренние резьбы, шестерни, защелки и глухие отверстия без дополнительной механической обработки.
- Тонкостенное литье. ЦАМ позволяет отливать стенки толщиной до 0,5 мм, сохраняя при этом жесткость конструкции.
- Декоративная отделка. Поверхность отливки получается настолько гладкой, что идеально принимает хромирование, никелирование, омеднение или порошковую покраску.
Где применяется
Сплавы ЦАМ окружают нас повсюду, хотя мы часто принимаем их за сталь или латунь. Основные отрасли применения:
- Мебельная и дверная фурнитура: ручки, петли, замки, декоративные накладки.
- Автомобилестроение: корпуса карбюраторов, детали стеклоочистителей, логотипы, элементы ремней безопасности.
- Сантехника: корпуса смесителей, вентили, крепления душевых кабин.
- Электроника и приборостроение: радиаторы охлаждения, корпуса разъемов, высокоточные шестерни, элементы электроинструмента.
- Кожгалантерея и сувениры: пряжки для ремней, карабины, значки, брелоки премиум-класса.
Технология литья ЦАМ под давлением

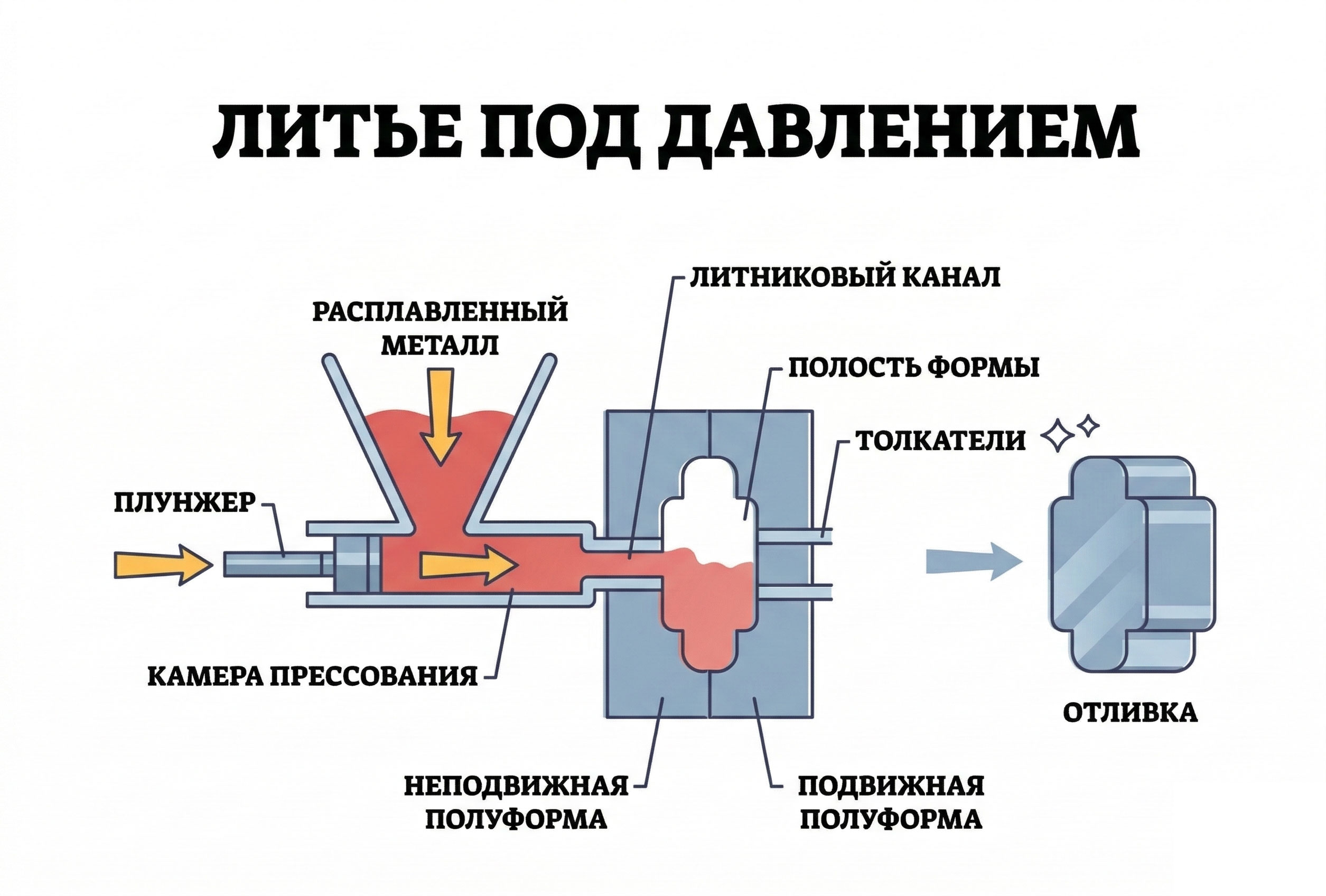

Процесс высоко автоматизирован и протекает за доли секунды. В промышленности чаще всего используются горячекамерные литейные машины.
Основные этапы:
- Плавление. Чушки ЦАМ загружаются в тигель, интегрированный прямо в литейную машину, и плавятся при температуре около 400–420 °C.
- Смыкание формы. Две стальные полуформы (матрица и пуансон) плотно смыкаются под огромным усилием, чтобы выдержать давление металла.
- Впрыск (прессование). Плунжер (поршень) опускается в расплав и под давлением от 20 до 50 МПа мгновенно впрыскивает жидкий металл в полости пресс-формы.
- Кристаллизация. Благодаря водоохлаждаемым каналам внутри пресс-формы металл застывает за 1–3 секунды.
- Извлечение. Форма раскрывается, и система толкателей автоматически сбрасывает готовую отливку в поддон.
- Обрубка и галтовка. Готовые детали (часто отлитые в виде «куста» по несколько штук) отделяются от литниковой системы. Острые края зачищаются в галтовочных барабанах.
Плюсы и минусы литья ЦАМ
Преимущества:
- Огромный ресурс пресс-форм. Из-за низкой температуры плавления ЦАМ стальные формы почти не изнашиваются и выдерживают до 1 000 000 смыканий (у форм для алюминия ресурс в 10 раз меньше).
- Высокая производительность. Цикл литья занимает секунды.
- Экономия на постобработке. Точность литья по 3–5 классу, чертежные размеры выдерживаются "из-под формы".
- Идеально для гальваники. ЦАМ превосходно хромируется, что дает защиту от коррозии и премиальный внешний вид.
Недостатки:
- Температурные ограничения. При нагреве свыше 100 °C ЦАМ начинает терять механическую прочность, а при отрицательных температурах (ниже -20 °C) становится хрупким.
- Большой вес. Для авиации или портативной электроники металл может быть слишком тяжелым.
- Высокий порог входа. Технология рентабельна только при заказе от нескольких тысяч штук из-за высокой стоимости изготовления самой пресс-формы.
Как производится расчет стоимости
Итоговая смета на литье ЦАМ под давлением всегда состоит из двух крупных блоков: оснастка (единоразово) и серийное литье (за единицу продукции).
Для точного расчета технологи анализируют 3D-модель детали и учитывают следующие факторы:
- Сложность пресс-формы (оснастки). Наличие боковых отверстий, резьб и поднутрений требует создания сложных многоместных форм с ползунами. Это самая дорогая часть проекта, но она оплачивается один раз.
- Гнездность формы. Сколько деталей отливается за один впрыск (цикл). Чем больше гнезд (например, 4 или 8 вместо 1), тем дороже форма, но тем дешевле стоимость одной детали в тираже.
- Объем партии (тираж). Чем больше заказ, тем быстрее амортизируется стоимость подготовки производства и тем ниже цена за штуку.
- Масса и габариты изделия. Определяют расход сырья (сплава) и требуемое усилие смыкания литейной машины (от 20 до 400 тонн).
- Постобработка. Необходимость нарезки дополнительных резьб, шлифовки, галтовки или нанесения гальванического покрытия (хром, цинк, никель).
