Литье реактопластов под давлением
Как получить пластиковую деталь, которая не деформируется под капотом автомобиля, не проводит ток при высоких напряжениях и не плавится даже на открытом огне? Обычные пластмассы (термопласты) при нагреве размягчаются и теряют форму, а вытачивать изоляторы из керамики — долго и неоправданно дорого. Оптимальное решение для таких экстремальных условий — литье реактопластов под давлением. Этот метод позволяет массово производить сверхжесткие, термостойкие детали, которые после формования навсегда сохраняют свою геометрию, превращаясь в монолитный каркас.
В этой статье мы подробно разберем, что такое реактопласты, чем их литье кардинально отличается от работы с обычным пластиком и из чего складывается стоимость производства серийной партии.
Виды литья
Переработка реактопластов исторически начиналась с ручного прессования, но сегодня для серийного производства применяются три основные технологии:
- Инжекционное литье под давлением. Самый современный и быстрый автоматизированный метод. Материал пластифицируется в цилиндре машины и под высоким давлением впрыскивается в закрытую форму. Подходит для сложных деталей массового спроса.
- Прямое (компрессионное) прессование. Доза материала (порошок или таблетка) засыпается прямо в открытую нагретую матрицу, после чего пуансон опускается и прессует деталь. Применяется для крупных изделий простой формы.
- Литьевое (трансферное) прессование. Материал нагревается в отдельной загрузочной камере, а затем поршнем выдавливается через каналы в полости формы. Идеально для формования деталей с хрупкими закладными элементами (например, заливка электронных плат).
Особенности материала (реактопластов)
В отличие от обычных полимеров, реактопласты (термореактивные пластмассы) претерпевают необратимую химическую реакцию. При нагреве их молекулярные цепочки образуют прочную трехмерную сетку. Этот процесс называется отверждением (или сшивкой).
Застывшую деталь из реактопласта невозможно расплавить снова — при экстремальных температурах (свыше 300–400 °C) она скорее обуглится и разрушится, но не потечет. Именно поэтому литники и брак нельзя пустить во вторичную переработку.
| Тип материала | Свойства | Примеры применения |
|---|---|---|
| Фенолоформальдегидные смолы (Бакелит) | Отличная термостойкость, жесткость, низкая цена, хорошие диэлектрические свойства. | Корпуса автоматов защиты, ручки сковородок и утюгов, цоколи ламп, пепельницы. |
| Меламиновые смолы | Негорючесть, высокая твердость поверхности, стойкость к электрической дуге, красивый внешний вид. | Электрические розетки, выключатели, столовая посуда (меламин). |
| Эпоксидные компаунды | Высочайшая прочность, влагостойкость, идеальная адгезия к металлам. | Корпуса микросхем, изоляторы высоковольтных линий, детали трансформаторов. |
| Премиксы (BMC / SMC) | Смеси полиэфирных смол со стекловолокном. Заменяют металл благодаря огромной механической прочности. | Корпуса фар автомобилей, электрощитки, детали двигателей. |
Какие задачи выполняет литье реактопластов
Промышленное литье реактопластов решает узкоспециализированные, но критически важные инженерные задачи:
- Замена металла и керамики. Реактопласты легче металла и не бьются, как керамика, обеспечивая при этом сопоставимую жесткость и лучшую электроизоляцию.
- Работа под напряжением. Материалы препятствуют образованию токопроводящих дорожек на поверхности (трекингостойкость) даже при сильном нагреве и загрязнении.
- Сохранение размеров (нулевая ползучесть). Детали из реактопластов не деформируются под постоянной механической нагрузкой с течением времени.
Где применяется
Сфера применения этих материалов — там, где обычный пластик (даже инженерный полиамид) не справляется с температурой и током:
- Электротехника и энергетика: контакторы, пускатели, клеммные колодки, корпуса счетчиков, высоковольтные изоляторы.
- Автомобилестроение: шкивы, детали тормозной системы, корпуса водяных помп, элементы подкапотного пространства.
- Бытовая техника: термоизоляционные ручки духовок, кастрюль, корпуса тостеров и фенов, нагревательные блоки кофемашин.

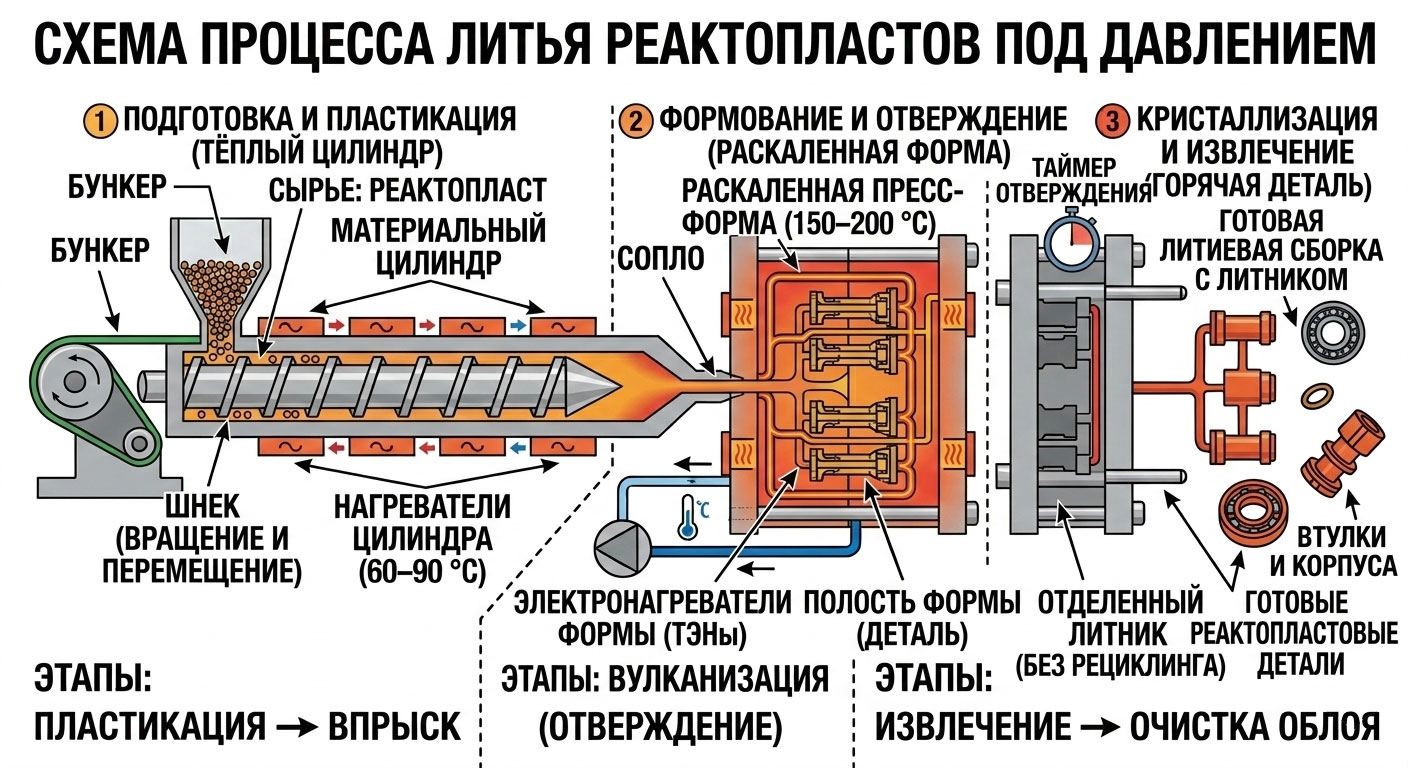

Технология литья реактопластов под давлением
Процесс кардинально отличается от классического литья пластмасс. Если термопласты плавят в горячем цилиндре и впрыскивают в холодную форму, то с реактопластами все наоборот: цилиндр машины теплый, а пресс-форма — раскаленная.
Основные этапы цикла:
- Загрузка. Материал в виде гранул, порошка или вязкой массы (BMC) загружается в бункер специального термопластавтомата.
- Пластикация (строгий контроль температуры). В материальном цилиндре шнек перемешивает массу, нагревая ее всего до 60–90 °C. Материал становится текучим, но температура недостаточна для начала химической реакции отверждения. Если перегреть цилиндр, реактопласт затвердеет прямо внутри машины, что приведет к аварии.
- Впрыск. Шнек как поршень впрыскивает текучую массу в сомкнутую пресс-форму.
- Отверждение (вулканизация). Пресс-форма постоянно нагрета электрическими ТЭНами до 150–200 °C. Попадая в горячую матрицу, материал сначала становится максимально жидким (заполняя все микрорельефы), а затем стремительно сшивается и твердеет.
- Извлечение и очистка. Машина открывает форму, толкатели сбрасывают готовая раскаленную деталь. Из-за высокой текучести материала на деталях часто образуется тонкая пленка (облой), поэтому изделия массово отправляют в галтовочные барабаны для финальной очистки (дефлашинга).
Плюсы и минусы литья реактопластов
Преимущества:
- Термостабильность. Детали выдерживают длительный нагрев до 200–250 °C без потери физико-механических свойств.
- Химическая инертность. Материал не растворяется маслами, бензином и слабыми кислотами.
- Невысокая стоимость сырья. Базовые фенольные смолы стоят значительно дешевле высокотемпературных термопластов (таких как PEEK или PPS).
Недостатки:
- Быстрый износ оборудования. Реактопласты (особенно стеклонаполненные) работают как абразив, быстро стирая шнеки и полости пресс-форм.
- Отсутствие вторичной переработки. Затвердевшие литники и бракованные детали идут только на выброс (или перемалываются в строительный наполнитель).
- Длительный цикл. Время нахождения детали в форме для химического отверждения дольше, чем простое охлаждение термопласта.
Как производится расчет стоимости
Смета на литье реактопластов имеет свои особенности по сравнению с обычным пластиком:
- Сложность пресс-формы. Формы для реактопластов должны быть оснащены мощными системами электронагрева (а не охлаждения) и надежной термоизоляцией от плит самой литейной машины. Для защиты от абразивного износа их изготавливают из высокотвердых инструментальных сталей с хромированием, что удорожает оснастку.
- Время машинного цикла. Отверждение занимает время (от 30 секунд до нескольких минут в зависимости от толщины стенки детали). Чем толще деталь, тем дольше цикл и выше стоимость машинного времени.
- Дополнительная обработка. В стоимость всегда закладывается операция снятия облоя. Для реактопластов это не ручной труд, а криогенная или механическая галтовка целой партии.
- Материал и отходы. Учитывается не только чистый вес детали, но и вес невозвратных литников, которые нельзя переплавить. Для снижения стоимости технологи стараются проектировать холодноканальные формы с минимальным объемом литниковой системы.
