Литье резины под давлением
Как получить сотни тысяч абсолютно одинаковых резиновых уплотнителей сложной формы без брака и лишних отходов? Традиционное прямое прессование в матрицах — процесс медленный, зависящий от ручного труда и оставляющий много облоя (излишков материала). Если вам нужны прецизионные детали, армированные манжеты или изделия со сложной геометрией в промышленных масштабах, оптимальным решением становится литье резины под давлением (инжекционное литье). Эта технология обеспечивает высокую скорость, ювелирную точность и идеальную повторяемость каждой партии.
В этой статье мы подробно разберем, как устроено инжекционное литье эластомеров, чем оно кардинально отличается от литья пластмасс и из чего складывается стоимость производства.
Виды литья
При работе с резиновыми смесями применяются несколько родственных технологий, выбор которых зависит от конфигурации детали:
- Инжекционное литье под давлением. Сырье предварительно разогревается в цилиндре и впрыскивается в закрытую форму. Идеально для массового производства сложных деталей.
- Трансферное (литьевое) прессование. Резиновая заготовка закладывается в специальную загрузочную камеру пресс-формы, откуда под давлением пуансона перетекает в формообразующие полости. Переходный вариант между прямым прессованием и инжекцией.
- Обрезинивание (литье с закладными деталями). В пресс-форму устанавливается металлическая или пластиковая арматура (втулка, кольцо, резьба), после чего впрыскивается резина. Так получают, например, автомобильные сайлентблоки.
Особенности материала (эластомеров)
Главное отличие резины от пластика заключается в ее химической природе. Резиновые смеси относятся к термореактивным материалам (реактопластам).
Если пластик при нагреве плавится, а при охлаждении застывает (процесс обратим), то резина проходит стадию вулканизации. Под воздействием высокой температуры и давления молекулы каучука сшиваются в пространственную сетку. Этот химический процесс необратим — готовую резиновую деталь или литник нельзя расплавить и использовать повторно.
| Тип эластомера | Свойства | Где применяется |
|---|---|---|
| NBR (Нитрильный каучук) | Отличная масло- и бензостойкость, устойчивость к истиранию. | Сальники, топливные шланги, уплотнительные кольца O-ring. |
| EPDM (Этиленпропиленовый) | Высокая стойкость к озону, ультрафиолету, погодным условиям и горячей воде. | Автомобильные уплотнители дверей, оконные профили, кровельные материалы. |
| FKM / FPM (Фторкаучук / Витон) | Экстремальная термостойкость (до +250 °C) и стойкость к агрессивной химии. | Детали аэрокосмической отрасли, химические насосы, спецтехника. |
| Силикон (VMQ / LSR) | Пищевая и медицинская безопасность, сохраняет эластичность в сильный мороз. | Медицинские катетеры, формы для выпечки, соски, изоляторы. |
Какие задачи выполняет литье резины под давлением
Переход на инжекционное литье закрывает ряд критических производственных задач:
- Исключение человеческого фактора. Машина автоматически отмеряет дозу материала, впрыскивает его и контролирует время вулканизации.
- Создание сложной топологии. В отличие от прямого прессования, под давлением резина заполняет тончайшие каналы, поднутрения и глубокие отверстия.
- Экономия сырья. За счет точного дозирования (впрыска) минимизируется образование облоя (выпрессовок), что особенно важно при работе с дорогими смесями (фторкаучук, силикон).
Где применяется
Резиновые детали, полученные методом литья под давлением, востребованы там, где требуется надежная герметизация, гашение вибраций или передача усилий:
- Автомобилестроение: пыльники ШРУСов, сайлентблоки, подушки двигателя, мембраны, прокладки ГБЦ.
- Нефтегазовая отрасль: пакеры, уплотнения буровых насосов, клапаны (работающие в агрессивных средах).
- Сантехника и трубопроводы: мембраны для гидроаккумуляторов, уплотнения для труб, вантузы.
- Бытовая техника: манжеты люков стиральных машин, уплотнители холодильников, виброопоры.

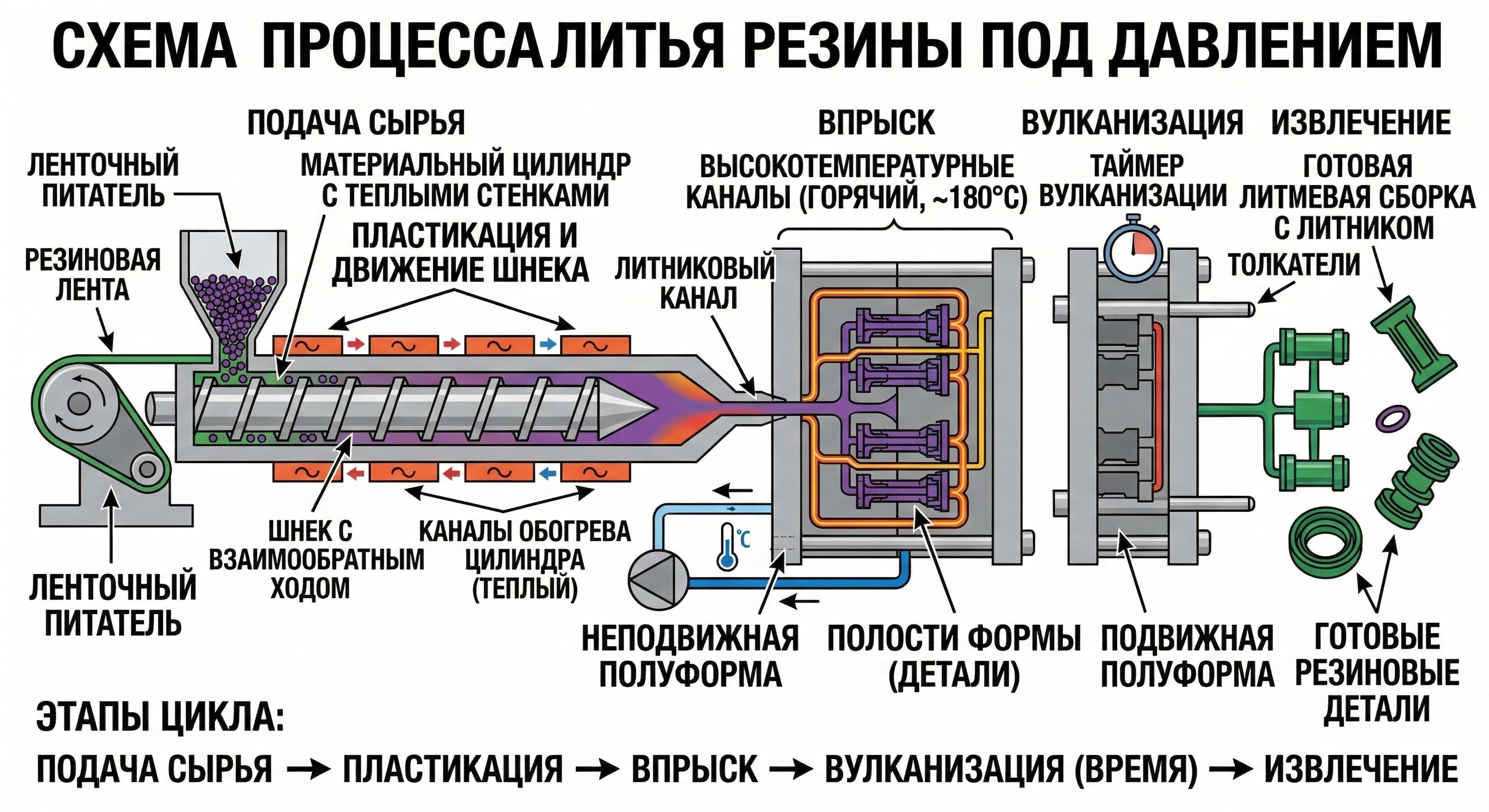

Технология литья резины под давлением
Процесс происходит на специальных инжекционно-литьевых машинах для эластомеров. Их главное отличие от машин для пластика: материальный цилиндр теплый (чтобы резина стала пластичной), а пресс-форма — очень горячая (для вулканизации).
Основные этапы цикла:
- Подача сырья. Резиновая смесь подается в загрузочный узел машины в виде непрерывной ленты или гранул.
- Пластикация. Вращающийся шнек захватывает резину, перетирая и нагревая ее (обычно до 70–100 °C). Смесь становится мягкой и текучей, но температура строго контролируется, чтобы не началась преждевременная вулканизация прямо в цилиндре.
- Впрыск. Форма плотно смыкается. Шнек срабатывает как поршень и под огромным давлением (до 200 МПа) впрыскивает пластичную резину через литниковые каналы в полости пресс-формы.
- Вулканизация. Пресс-форма нагрета до 160–200 °C (в зависимости от типа каучука). Резина находится в горячей форме под давлением заданное время (от нескольких секунд до нескольких минут). Происходит химическая сшивка — материал обретает упругость и прочность.
- Извлечение. Форма раскрывается. Готовые изделия извлекаются толкателями или вручную оператором (если детали сложной формы или с закладными).
Плюсы и минусы литья резины
Преимущества:
- Высочайшая производительность. Цикл литья значительно короче цикла прямого прессования за счет предварительного разогрева смеси.
- Точность размеров. Позволяет выдерживать жесткие допуски по чертежам.
- Отличное качество. Материал равномерно прогревается перед впрыском, что исключает появление пор или недовулканизированных участков внутри массивных деталей.
Недостатки:
- Дорогая оснастка. Пресс-формы для литья сложнее и дороже прессовых матриц (требуют сложной системы литниковых каналов).
- Отходы не перерабатываются. Завулканизированные литники нельзя расплавить и использовать повторно, они идут только на утилизацию или в крошку.
Как производится расчет стоимости
При расчете бюджета на серийное производство технологи оценивают разовые и переменные затраты:
- Проектирование и изготовление пресс-формы. Зависит от сложности детали. Для инжекционного литья требуются прочные стальные формы с системой распределения материала. Чем больше гнезд в форме, тем она дороже, но тем дешевле будет каждая деталь.
- Стоимость резиновой смеси. Обычный EPDM стоит недорого, в то время как специализированный фторкаучук (FKM) может быть в десятки раз дороже. Также учитывается вес безвозвратных литников.
- Время вулканизации. Это "бутылочное горлышко" процесса. Толстостенные детали требуют длительного нахождения в горячей форме (иногда до 5-10 минут), что удорожает стоимость машинного времени.
- Наличие закладных деталей. Если требуется армирование (металл + резина), в стоимость закладывается изготовление металлических комплектующих, их пескоструйная обработка, нанесение адгезива (праймера) и ручная укладка в форму перед каждым циклом.
- Тираж. Как и в любом литье, чем больше объем заказа, тем ниже итоговая стоимость единицы продукции.
