Как получить тысячи стальных деталей со сложной геометрией, не переплачивая за долгие часы работы фрезерных станков с ЧПУ? Механическая обработка стали обходится дорого: изнашивается режущий инструмент, а в стружку может уходить до 60% дорогостоящего металла. При этом традиционное литье в песчаные формы не дает нужной точности и чистоты поверхности. Идеальный выход для массового производства точных компонентов — литье стали под давлением (прежде всего, технология инжекционного литья MIM). Этот метод позволяет создавать прочные стальные изделия с ювелирной детализацией, свойственной пластиковым отливкам.

В этой статье мы разберем специфику работы со стальными сплавами, этапы передовой инжекционной технологии и принципы формирования стоимости партии.

Виды литья

Из-за экстремально высокой температуры плавления стали (около 1400–1500 °C) заливать ее жидкой в стальные пресс-формы, как латунь или алюминий, невозможно — форма просто расплавится. Поэтому промышленность использует другие виды литья стали под давлением:

Инжекционное литье металлов (MIM — Metal Injection Molding). Самая популярная технология для мелких и точных деталей. Металлический порошок смешивается с полимером и впрыскивается в форму как обычный пластик, после чего полимер удаляется, а сталь спекается.
Жидкая штамповка (кристаллизация под давлением). Точно отмеренная порция расплавленной стали заливается в матрицу, после чего пуансон прессует ее под огромным давлением (до 300 МПа) в процессе затвердевания. Дает высочайшую плотность без пор.
Литье под низким давлением (ЛНД). Расплав подается в графитовые или керамические формы снизу вверх за счет давления инертного газа. Применяется для крупногабаритных ответственных деталей (например, железнодорожных колес).

Особенности материала (стали)

Сталь — это сплав железа с углеродом и легирующими элементами. Ее главные преимущества — высочайшая прочность, твердость и, в случае с нержавеющими марками, отличная коррозионная стойкость. При инжекционном литье (MIM) используется мелкодисперсный стальной порошок.

Марка стали	Тип и свойства	Где применяется
316L	Аустенитная нержавеющая сталь. Высокая коррозионная стойкость, биосовместимость, отлично полируется.	Медицинские импланты, корпуса часов, детали пищевого оборудования, ювелирные изделия.
17-4 PH	Мартенситная нержавеющая сталь. Сочетает высокую прочность, твердость и хорошую стойкость к коррозии.	Хирургический инструмент, детали огнестрельного оружия, аэрокосмические крепежи.
4140 / 42CrMo4	Низколегированная конструкционная сталь. Выдерживает огромные механические нагрузки и удары.	Шестерни, ручной инструмент (биты, ключи), детали автомобильных двигателей.
H13 / 4Х5МФС	Инструментальная сталь. Сохраняет твердость при высоких температурах, устойчива к износу.	Резцы, экструзионные головки, матрицы для штамповки.

Какие задачи выполняет литье стали под давлением

Внедрение инжекционного литья (MIM) кардинально меняет экономику производства мелких деталей:

Создание «невыполнимой» геометрии. Позволяет делать микроскопические внутренние резьбы, тончайшие стенки (от 0,3 мм) и глухие отверстия сложной формы, которые невозможно выточить резцом.
Снижение себестоимости при массовке. Исключаются десятки операций мехобработки. Деталь формуется за один цикл.
Высокий КИМ (до 90–95%). Потери при дебиндинге и спекании минимальны. Литники и брак перемалываются и используются в следующем цикле, что критически важно при работе с дорогими нержавеющими сталями.

Где применяется

Стальные детали, полученные литьем под давлением, используются там, где прочности алюминия или пластика недостаточно, а габариты изделия невелики (обычно до 100-200 граммов):

Медицина и стоматология: брекет-системы, скальпели, щипцы, детали эндоскопов, суставные импланты.
Оружейная промышленность: спусковые крючки, бойки, предохранители, экстракторы гильз.
Микроэлектроника: шарниры для складных смартфонов, лотки для SIM-карт, коннекторы из нержавеющей стали.
Инструмент: мультитулы, биты для шуруповертов, микрошестерни для электроинструмента.

Технология инжекционного литья стали (MIM)

Процесс объединяет преимущества литья пластмасс и порошковой металлургии. Оборудование для впрыска практически идентично обычным термопластавтоматам.

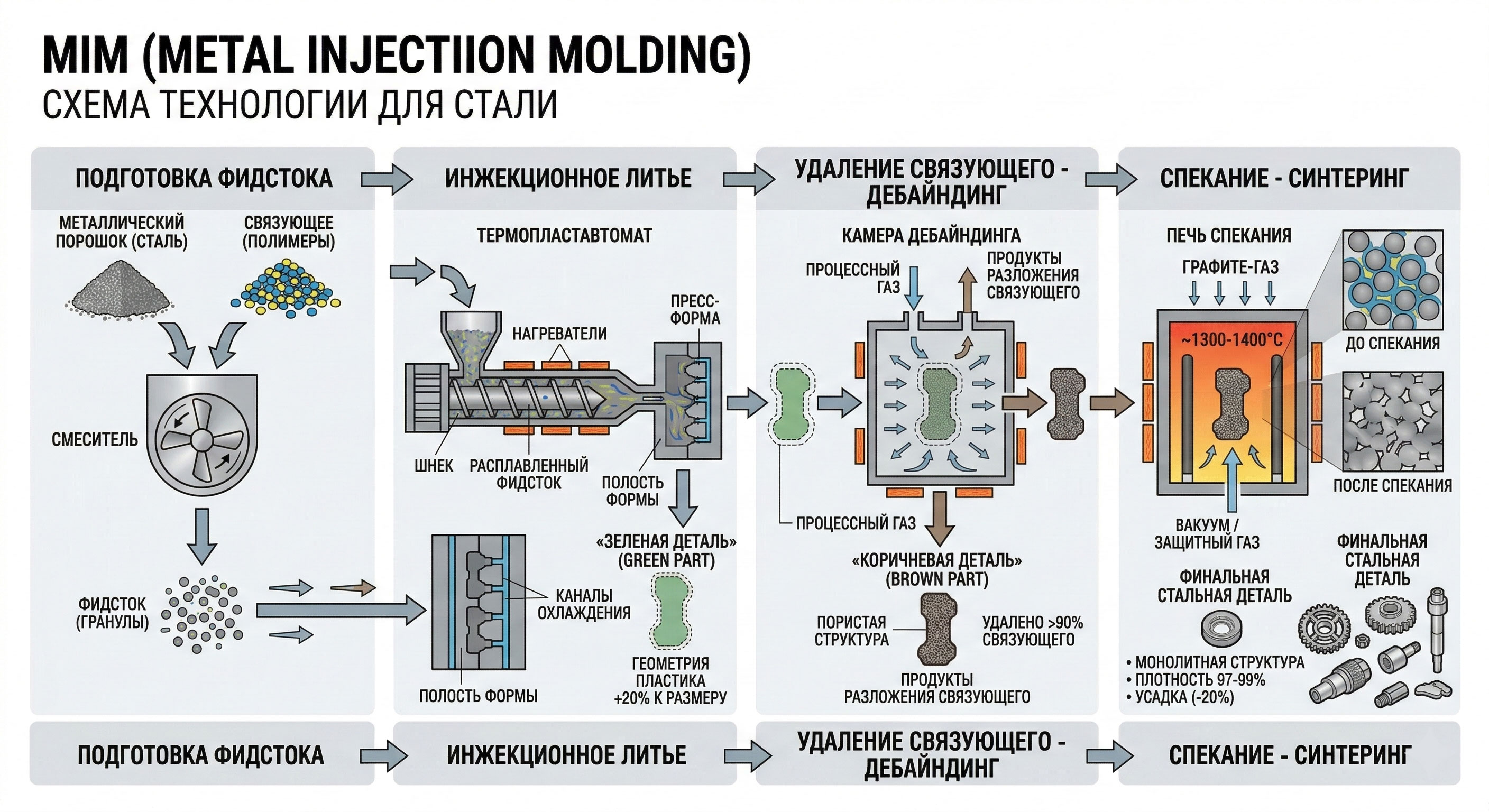

Схема процесса инжекционного литья металлов (MIM)

Основные этапы:

Подготовка фидстока (Feedstock). Ультратонкий стальной порошок смешивается с полимерным связующим (парафины и пластики) до состояния однородной гранулированной массы.
Впрыск. Фидсток нагревается в материальном цилиндре машины до 150–190 °C (плавится только полимер, а не сталь) и под высоким давлением впрыскивается в пресс-форму. Получается так называемая «зеленая деталь» (Green part) — она хрупкая, но имеет идеальную форму и увеличена в размерах на 20%.
Удаление связующего (Debinding). «Зеленую деталь» помещают в растворитель или каталитическую печь, где из нее вымывается/выпаривается большая часть полимера. Деталь становится пористой и называется «коричневой» (Brown part).
Спекание (Sintering). Деталь помещают в высокотемпературную вакуумную печь (1200–1400 °C). Остатки полимера сгорают, а стальные частицы диффундируют (сплавляются) друг с другом. Деталь дает равномерную усадку (уменьшается на те самые 20%) и обретает монолитную плотность до 99%.

Плюсы и минусы литья стали под давлением

Преимущества:

Идеальная чистота поверхности. Изделия (особенно из нержавейки) часто не требуют финишной шлифовки.
Свойства кованого металла. Плотность готовой детали составляет 97-99% от плотности листового проката, деталь отлично сваривается и закаливается.
Сложность без удорожания. Наличие дополнительных отверстий или ребер жесткости не увеличивает стоимость детали, в отличие от фрезеровки.

Недостатки:

Ограничение по размеру. Технология MIM экономически и технически оправдана только для небольших деталей массой до 150-200 граммов (иначе усадка при спекании происходит неравномерно).
Сложность расчетов. Проектировщик должен идеально рассчитать геометрию формы с учетом 20-процентной усадки детали в печи, что требует применения сложного инженерного ПО.
Дорогой старт. Высокая стоимость сырья (фидстока) и пресс-форм.

Как производится расчет стоимости

Внедрение MIM-технологии или жидкой штамповки стали — это проект для серий от 10 000 до сотен тысяч штук. Бюджет складывается из:

Изготовления пресс-формы. В отличие от форм для жидкой стали или латуни, формы для фидстока (смеси порошка и полимера) работают при низких температурах (около 150 °C). Их ресурс огромен (сотни тысяч циклов), но точность изготовления (с учетом усадки) делает их дорогими.
Стоимости фидстока. Готовый металлический порошок со связующим стоит значительно дороже обычного стального проката (прутка или листа). Самые дорогие смеси — титановые и медицинские нержавеющие стали.
Термической обработки. Процессы удаления связующего и спекания в вакуумной печи энергозатратны и занимают от 12 до 24 часов на партию. Это закладывается в стоимость машинного времени.
Размера партии. Главный фактор. При заказе от 50 000 штук цена одной сверхсложной стальной детали может быть в 3-5 раз ниже, чем если бы ее вытачивали на пятиосевом станке с ЧПУ.
